Découvrez comment la capture des ondes acoustiques à basse fréquence (<25 Hz) peut optimiser votre sécurité en détectant rapidement tout changement d’état sur l’un de vos ouvrants. Ces infrasons, inaudibles pour l’homme, signalent bris de vitre et ouvertures de portes, assurant une détection rapide. Découvrez un détecteur infrason d’ancienne génération, conçu pour sécuriser une surface jusqu’à 100 m².

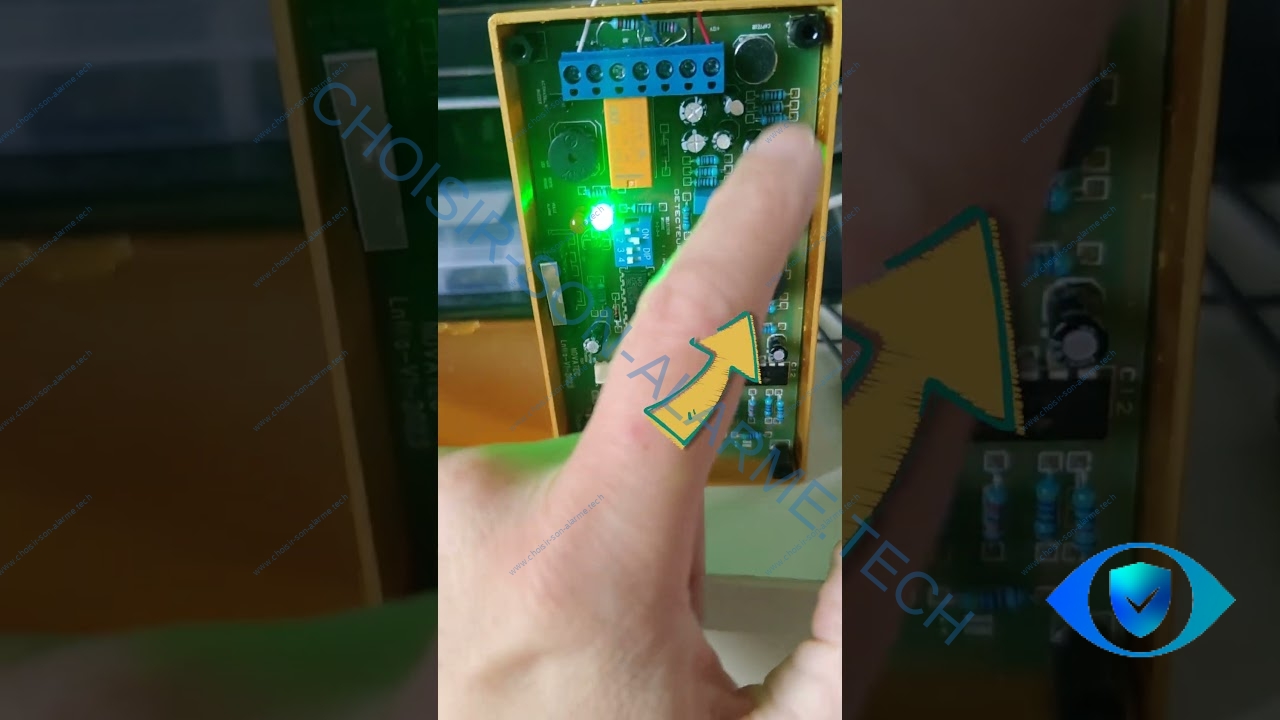

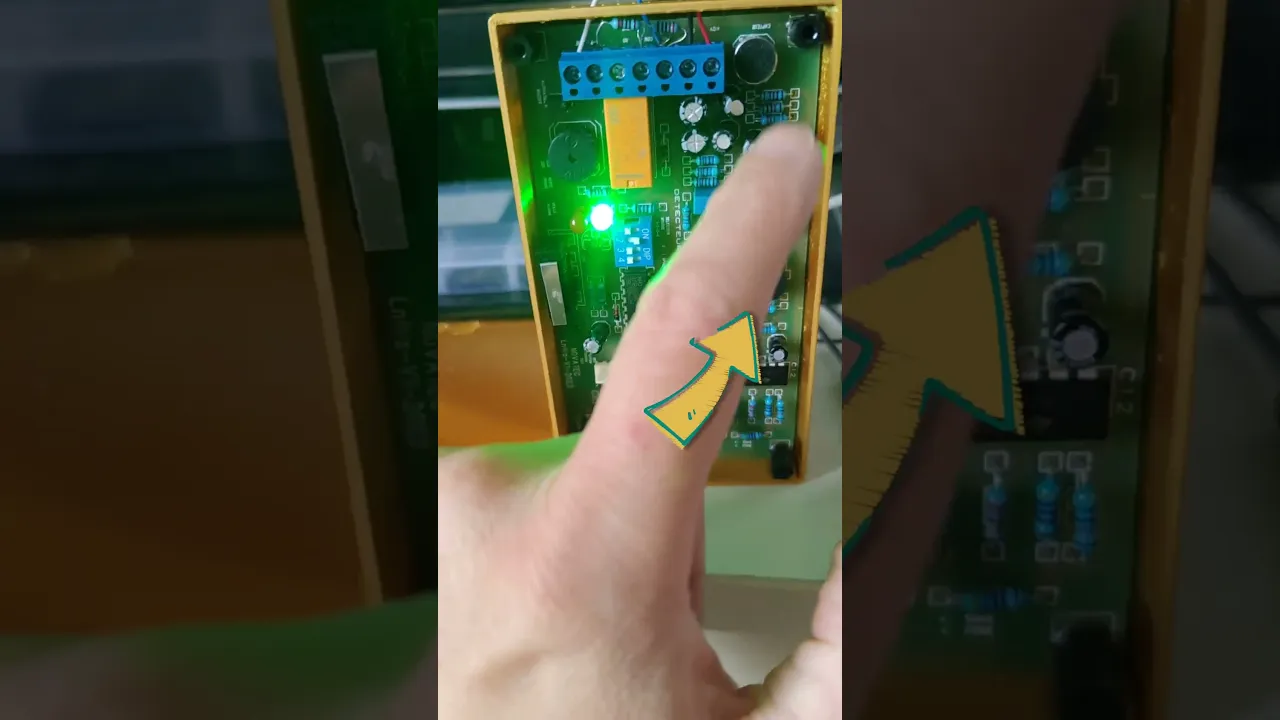

Le détecteur infrason

Le détecteur filaire INFR3 d’éclats antivols présenté dans cet article est un périphérique assez simple, tant par sa conception que par la technologie employée.

Cependant, il est donc primordial de mener une analyse approfondie, car, malgré sa conception simple, ce dispositif se distingue par une performance particulièrement remarquable et intéressante à moindre coût..

Il s’agit d’une carte assez basique, mais plutôt intéressant de part son prix et son intégration, voici les caractéristiques :

• Dimensions : 120 x 70 x 15 mm,
• Poids : 60 gr,
• Alimentation : 9 VDC jusqu’à 15 VDC,
• Détection par microphone,
• Buzzer de test : activation à l’aide d’un cavalier,
• Led de détection : 2 états (Alarme en rouge et Veille en vert),
• Réglage de la sensibilité de détection : potentiomètre,
• Réglage de la force ou du nombre d’onde générée,
• Auto protégé à l’ouverture (Poussoir AP),
• Cavalier NO/COM/NF 1 à 30 VDC,
• Superficie : 100 m² par défaut, mais jusqu’à 200 m².

Voici une vue d’artiste concernant la connectique et la localisation des différents sélecteurs :

Concernant le micro switch de couleur bleu permettant de gérer 4 niveaux, les voici en détails :

• DIP1 : toutes détections,
• DIP2 : ouverture standard,
• DIP3 : ouverture lente,
• DIP4 : ouverture franche.

Le réglage par défaut est DIP2 et le potentiomètre de sensibilité positionné au milieu.

Le boîtier infrason

Lorsque vous achetez votre détecteur infrason filaire, vous devez penser à acheter un boîtier plastique (INFR3B) permettant de loger et fixer le détecteur.

Pour ma part, j’ai choisi d’adopter une approche différente en utilisant l’impression 3D, intégrant la détection d’ouverture du boîtier via l’entrée AP (auto protection) associée à un interrupteur à lamelle du commerce. Il est possible de redonder l’interrupteur à lamelle afin de protéger également le boîtier contre un arrachement. De plus, ce boîtier, qui est mécaniquement fermé à l’aide de 4 vis, peut par ailleurs être fixé en utilisant seulement 2 vis.

Le modèle du couvercle et du boîtier du détecteur infrason INFR3 à télécharger ici :

Câblage de l’infrason

Concernant le câblage du détecteur infrason, il s’agit d’un câblage très basique que je vous présente ci-dessous. Pour rappel, voici une page qui précise quelques notions sur comment Câbler les composants d’un système d’alarme filaire traditionnel (détecteur, sirène, etc.).

J’ai réalisé un câblage 2EOL pour utiliser une seule zone filaire sur un système d’alarme Hikvision. Il permettra dans la section application de gérer l’alarme et l’auto protection de façon simpliste et basique sur une seule zone Z1/COM.

Intégration alarme

Concernant mon essai, j’ai ajouté le périphérique infrason dans un environnement Hikvision. L’ajout est assez simpliste, j’ai considéré le paramétrage ci-dessous :

Ainsi, le système signale deux défauts : alarme et auto protection.

Les performances

Le système d’alarme infrason est conçu pour couvrir par défaut une zone allant jusqu’à 100 m². Il peut être installé en orientation horizontale ou verticale dans un espace dégagé, l’idéal étant de le placer au centre du volume à surveiller.

Le potentiomètre de sensibilité permet de régler la sensibilité de détection avec plus ou moins de finesse et palier aux problèmes de détection et/ou faux positifs.

De mon côté, avec une sensibilité réglée à moitié de la pleine échelle et en considérant le micro switch en position 2, la couverture des ouvertures et efficace sur deux niveaux sur un volume supérieur à 100 m².

Le périphérique infrason est spécialement conçu pour ignorer intégralement les bruits ambiants – qu’il s’agisse des sons émis par les animaux, ainsi que les mouvements humains. Par conséquent, vous pouvez circuler librement en toute sérénité, même lorsque le système est activé. De plus, ce dispositif se distingue par sa résistance aux inhibiteurs d’ondes, notamment aux brouilleurs, garantissant ainsi une performance fiable dans toutes les conditions.

Il est recommandé de prêter une attention particulière au réglage de la sensibilité du système. En effet, lorsque celui-ci est configuré au niveau maximal, il peut interpréter certaines ouvertures internes comme des intrusions, ce qui pourrait provoquer des déclenchements inappropriés, notamment en présence d’occupants ou lors d’épisodes météorologiques extrêmes (orage, vent fort, tempête, pluie abondante).

Dans le cadre des tests effectués, aucune occurrence de ce type n’a été relevée, bien que les conditions climatiques n’aient pas été optimales. Ce système demeure donc une solution efficace de protection active pour les propriétaires présents.

Conclusion

Ce détecteur infrason filaire représente une solution de sécurité à la fois économique et performante. Bien que basée sur une technologie plus ancienne, souvent sous-estimée, elle offre une fiabilité de détection remarquable, même dans des environnements complexes. Contrairement aux idées reçues, les cas de faiblesse sont extrêmement rares.

Grâce à sa conception compacte, ce détecteur est facile à intégrer dans tout type d’installation d’alarme, y compris les systèmes génériques. Son installation mécanique est simple, ce qui en fait un choix idéal pour les bricoleurs comme pour les professionnels. Il permet de sécuriser efficacement de grandes surfaces, tout en bénéficiant d’une auto-protection à l’ouverture.

Disponible à un prix attractif, ce détecteur constitue une excellente alternative aux détecteurs infrarouges passifs (PIR), souvent privilégiés par les installateurs. Pour un modèle compatible avec votre configuration ou des conseils d’installation, n’hésitez pas à me contacter par chat.
