Le système d’alarme Vesta by Climax présente le brouillard anti cambriolage (fumigène ou canon à fumée) NebulaVESTA, Il est capable de saturer l’environnement où il se trouve grâce au rideau de fumée antivol qui empêche toute visibilité dans un volume allant jusqu’à 150 m³.

La société

Vous l’avez compris je pense, comme son nom l’indique, ce canon à fumée ou fumigène est proposé à la vente par la société Vesta by Climax.

Les dispositifs Climax

Pour information, la société Climax propose dans son catalogue trois versions de module (SFB-1, SFB-3 et SFT-3) conçus pour piloter un fumigène ou un générateur de brouillard, tels que ceux des marques UR Fog et Defendertech, etc. Pour rappel, la différence entre un fumigène et un générateur de brouillard se situe principalement sur le type de cartouche et son activation :

• Fumigène : dispositif qui, par une réaction chimique ou pyrotechnique libère une fumée.
• Générateur de brouillard : dispositif qui, grâce à une vaporisation (de glycol par exemple) ou aérosol (cartouche aérosol) libère une fumée.

Autre constat, un fumigène n’est pas certifié EN50131-8 contrairement à un générateur de brouillard.

Le fumigène VESTA-156

Les principales caractéristiques sont sa petite taille, sa sirène intégrée 85 dB, un esthétique agréable, un paramétrage et une installation simpliste à partir d’un module VESTA-155 (DI / DO DIO-52).

Déballage

Concernant le fumigène VESTA-156 NebulaVESTA, il est livré avec les accessoires listés ci-dessous.

• Un module SFB-1 ou équivalent Climax,
• Un module VESTA-028 DI / DO DIO-52,
• Un pack de piles 3VDC 4200mAh (VESTA-420 avec connectique),
• Une cartouche VESTA-265,
• Un élastique,

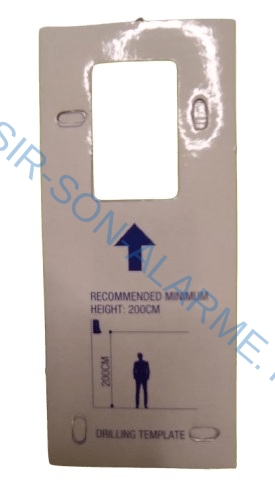

• Un gabarit de fixation (non visible sur la photo ci-dessous),
• Un QR code pour la notice en anglais

Caractéristiques techniques

Le fumigène NebulaVESTA se distingue par ses dimensions compactes de 185 mm de longueur, 100 mm de hauteur et 100 mm de profondeur, pour un poids d’environ 850 grammes. Sa cartouche VESTA-256 (de type solide avec activation par pyrotechnie) est rotative, offrant un réglage à 360 degrés pour une utilisation optimale. De plus, le boîtier est équipé de deux dispositifs de protection mécanique : le premier empêche l’arrachement du boîtier, tandis que le second garantit une détection d’ouverture.

L’autonomie annoncée par le fabricant est de 4 ans environ. Le périphérique est supervisé pour signaler un défaut d’alimentation, ou une perte de communication et bien sûr un défaut d’auto protection (règle à définir pour réaliser une action suite à cette remontée d’état).

En ce qui concerne les méthodes d’activation, il est possible d’activer le périphérique en prenant en compte les options suivantes :

• Activation manuelle,
• Activation automatique.
  • Coïncidence simple ou double
  • Condition d’état système, détecteur, etc

Montage mécanique

Le fumigène Vesta nécessite un montage mural à l’aide de quatre vis, à une hauteur minimale de 200 cm. Cependant, étant donné qu’il s’agit d’une cartouche sèche, un montage au plafond pourrait également être envisageable.

Application SmartHomeSec

Couplage VESTA-156

Avant d’utiliser l’application SmartHomeSec, toutes les étapes que l’on va suivre dans ce chapitre sont à réaliser sans connecter la cartouche.

• Etape n°1 : connecter la pile au fumigène
• Etape n°2 : lancer un couplage dans l’application SmartHomeSec
  • Configuration -> Périphérique -> Ajouter périphérique puis Autres
• Etape n°3 : appuyer sur le bouton du générateur pendant au moins 5 secondes pour lancer le couplage.

Une fois le couplage réalisé, vous devriez voir apparaître deux zones (DI/DO).

Configuration DI et DO

Comme précisé précédemment, le fumigène VESTA-156 intègre un module d’entrée (IN) / sortie (OUT) VESTA-028. Ce module va nous permettre très simplement de piloter le fumigène en considérant les autos protections mécaniques (IN) et l’activation de la sortie pour activer la fumée (OUT).

La sortie DIO52(Sortie) peut être configurée suivant plusieurs modes de fonctionnement :

• Contrôle d’appareil : pilotage d’un appareil unique (vanne, robinet, etc)
  • DI : état de la vanne
  • DO : activation ou non de la vanne suivant un capteur tierce
  • Aucune règle domotique possible
• Périphérique séparé : pilotage d’un ou plusieurs appareils séparés
  • DI : une auto protection
  • DO : activation d’un système
  • Règle domotique possible
• Suiveur d’entrée : pilotage d’un appareil séparé mais entrée et sortie liées
  • DI : état de la vanne
  • DO : activation de la vanne
  • Aucune règle domotique possible

Dans notre cas, nous allons utiliser le mode Périphérique séparé ce qui nous permettra de réaliser des règles domotiques complètes que je décris dans la suite de l’article.

DIO-52(IN) : Smoke-AP

Pour cette entrée, nous allons considérer les points suivants :

Plus haut dans l’article, je vous ai précisé que ce fumigène VESTA-156 était équipé d’une sirène intégrée. En mode auto protection mécanique (arrachement ou ouverture), la sirène intégrée au fumigène ne sonnera pas, seulement les sirènes déportées (centrale, intérieure, extérieure). En effet, la conception de ce générateur ne permet pas de faire sonner, sinon la sortie fumée est également active.

Le système Vesta by Climax étant très flexible et complet, il vous est possible de le faire en réalisant une règle, je décris cette étape dans la suite de l’article.

DIO-52(OUT) : Smoke-ON

Pour cette sortie, nous allons considérer les points suivants :

L’ajout du fumigène est maintenant terminé, il reste à gérer les règles pour piloter la sortie suivant plusieurs possibilités :

Règles

Nous allons établir plusieurs règles qui vont nous permettre d’activer notre fumigène. Il existe une multitude de règles différentes que nous pouvons concevoir sur le système d’alarme Vesta by Climax. Voici quelques exemples de ce qui est possible.

Simple détection (coïncidence simple)

Pour cet exemple, il s’agit ici d’une action simple sur le fumigène (Smoke-ON active pendant 5 secondes) si un détecteur d’ouverture change d’état (ouvert en mode système actif donc armé).

Double détection (coïncidence double)

Pour ce second exemple, il s’agit ici d’une action sur le fumigène (Smoke-ON active pendant 5 secondes) si un détecteur d’ouverture change d’état ET un détecteur de mouvement. Cette méthode est recommandée, elle permet de sécuriser l’activation du fumigène.

Il est nécessaire de régler (en zone croisée) les détecteurs que l’on souhaite utiliser pour activer le fumigène mais également le temps de fenêtre dans lequel le système vérifiera l’état de ces deux détecteurs.

Ensuite, côté centrale, il est nécessaire de paramétrer le temps que durera cette zone croisée.

Pour finir, voici la règle que l’on peut réaliser.

Auto protection (ouverture, arrachement)

Cette règle est à réaliser avec beaucoup de précaution ! En effet, comme précisé plusieurs fois, le fumigène VESTA-156 NebulaVesta n’est à la base pas conçu pour réagir sur une auto protection mécanique, qu’il s’agisse d’une ouverture ou d’un arrachement. En revanche, grâce aux règles, vous pouvez sans problème ajouter cette option au fumigène. La règle que l’on va réaliser aura pour effet de faire sonner la sirène intégrée au fumigène, mais également d’activer la fumée du fumigène ! Les deux sont liées : sirène et fumée ! On ne peut pas dissocier ces deux actions, car elles sont liées à la conception du périphérique.

Vérification des règles

Avant de brancher la cartouche, nous allons examiner chacune des règles que nous avons établies précédemment, en fonction des conditions, pour garantir leur bon fonctionnement. Pour cela, nous pouvons utiliser un multimètre afin de vérifier la sortie SMOKE.

Performances

Le fumigène NebulaVesta (VESTA-156) est préconisé pour des volumes allant jusqu’à 130 m³ bien que spécifié pour 150 m³.

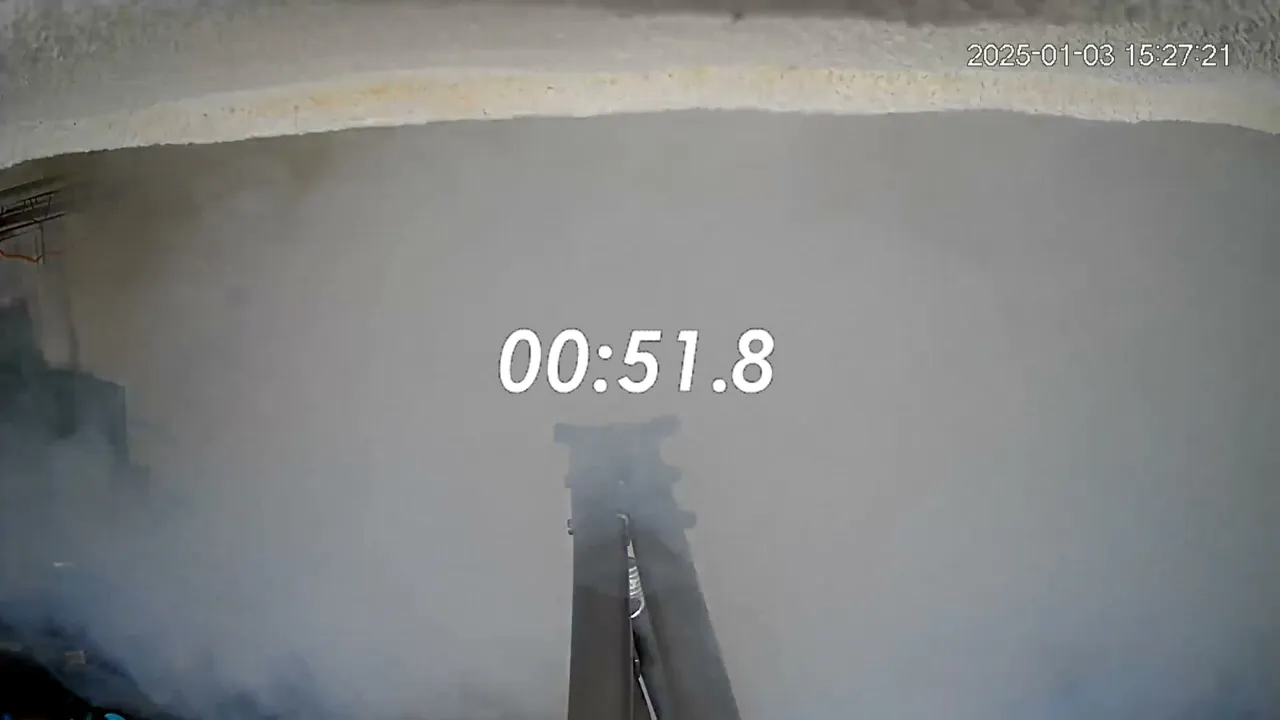

L’extraction de la fumée lors de l’activation est assez lente, prenant environ 6 secondes avant l’apparition des premiers signes de fumée. De plus, l’extraction globale manque de puissance. Ensuite, la cartouche se vide complètement en environ 37 secondes. Il est donc essentiel de prendre en compte cette lenteur au moment de l’amorçage en plaçant le NebulaVesta de manière stratégique.

Aucune trace ni dépôt résiduel : une aération de 2 heures suffit pour éliminer complètement la fumée et l’odeur générées par le fumigène.

Après chaque tir, la cartouche doit être changée : il est important de considérer un temps de repos avant manipulation sous peine de brulure.

Concernant, l’après tir au niveau boitier, aucun problème à signaler, pas de nettoyage en interne, juste en externe de façon sommaire.

Recharge de la cartouche

Vous l’avez compris, à chaque activation de votre fumigène, il sera nécessaire de réaliser un changement de cartouche (VESTA-256) ! Respectez à minima 2 heures de pause entre la dernière activation du fumigène et le changement de la cartouche, bien sûr l’extraction et le débranchement de la carte se fait en considérant une vérification de l’absence de tension sur les bornes SMOKE ou pour plus de sécurité un périphérique complétement désactivé (pile débranchée).

Vidéo

Fumigène anti cambriolage NebulaVesta VESTA-156 by Climax

Conclusion

Le fumigène ou canon à fumée ou brouillard anti cambriolage VESTA-156 proposé par Vesta By Climax présente un dispositif de gêne intéressant en considérant les quelques points d’ombres que j’énumère dans le tableau ci-dessous.
