La société BANDIT est née en Belgique en 1992. Dès ses débuts, son objectif est clair : concevoir, fabriquer et commercialiser des systèmes de sécurité active instantanée, capables de stopper net une tentative d’intrusion. Fidèle à ses valeurs, l’entreprise mise sur des solutions inoffensives pour l’environnement comme pour l’utilisateur, tout en étant redoutablement efficaces face aux cambrioleurs.

La société

Basée en Belgique, la société s’est rapidement développée à l’international. Aujourd’hui, Bandit est présente dans plus de 70 pays, avec un réseau de distributeurs et d’installateurs spécialisés. Son expertise et son savoir-faire lui ont permis de s’imposer comme un acteur mondial incontournable de la sécurité par brouillard opacifiant.

Le matériel

Les modèles (exclusifs) Bandit 240 et le Bandit 320 sont utilisés aussi bien dans les commerces, les entrepôts, les bijouteries que chez les particuliers. Leur efficacité a été démontrée dans le monde entier. Les générateurs de brouillard sont certifiés EN50131-8 et ils peuvent également être marqués NFA2P.

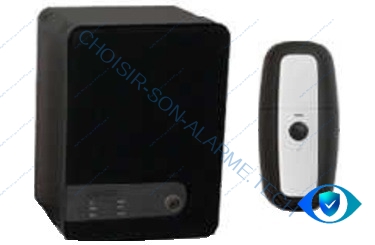

Dans cet article, je vais vous présenter la version 240 de chez Bandit, il s’agit du générateur de brouillard gros volume. En introduction, voici les écarts entre le Bandit 240 et le Bandit 320.

Fonctionnement

Le Bandit 240 fonctionne grâce à une cartouche scellée, étanche et hermétique, contenant un fluide glycol spécialement formulé, non toxique et sans résidus. Ce fluide de haute qualité se conserve plusieurs années (jusqu’à 5 ans) sans entretien ni risque d’évaporation, garantissant une disponibilité permanente. Lorsqu’une intrusion est confirmée et que le système est déclenché, le liquide est immédiatement injecté dans un bloc chauffant maintenu à température constante. Sous l’effet de la chaleur, le glycol se vaporise instantanément puis est propulsé par une buse frontale en un nuage opaque. Ce brouillard est inoffensif pour les personnes, les animaux et les équipements électroniques.

Bandit 240

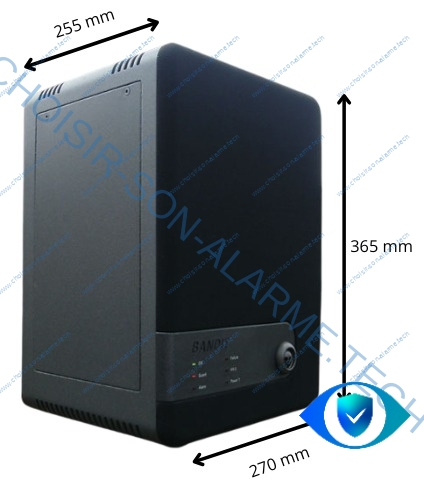

Le Bandit 240 est le modèle emblématique (première génération) de la gamme de générateurs de brouillard. Conçu pour répondre à la majorité des configurations les plus exigeantes avec une fiabilité éprouvée. Techniquement, le 240 embarque une électronique de pilotage, un bloc générateur haute pression couplé à une cartouche de liquide breveté, chauffé et vaporisé instantanément en micro-particules. Ces particules restent en suspension longtemps, garantissant une opacité dense et durable, tout en étant inoffensives pour les biens et les personnes/animaux, etc.

Ce modèle est particulièrement adapté aux commerces, bureaux, entrepôts de taille moyenne ou habitations exigeant une sécurité active. Avec une capacité de remplissage rapide pouvant couvrir jusqu’à 200 m² (530 m³) en moins de 18 secondes, il constitue une solution robuste et éprouvée !

Ce type de générateur est livré avec :

• 1 cartouche HY3 (2 cartouches assemblées et scellées),
• 1 batterie 12V 2Ah.

A ça s’ajoute plusieurs options :

• Le type de buse,
• Le type de fixation.

Les buses

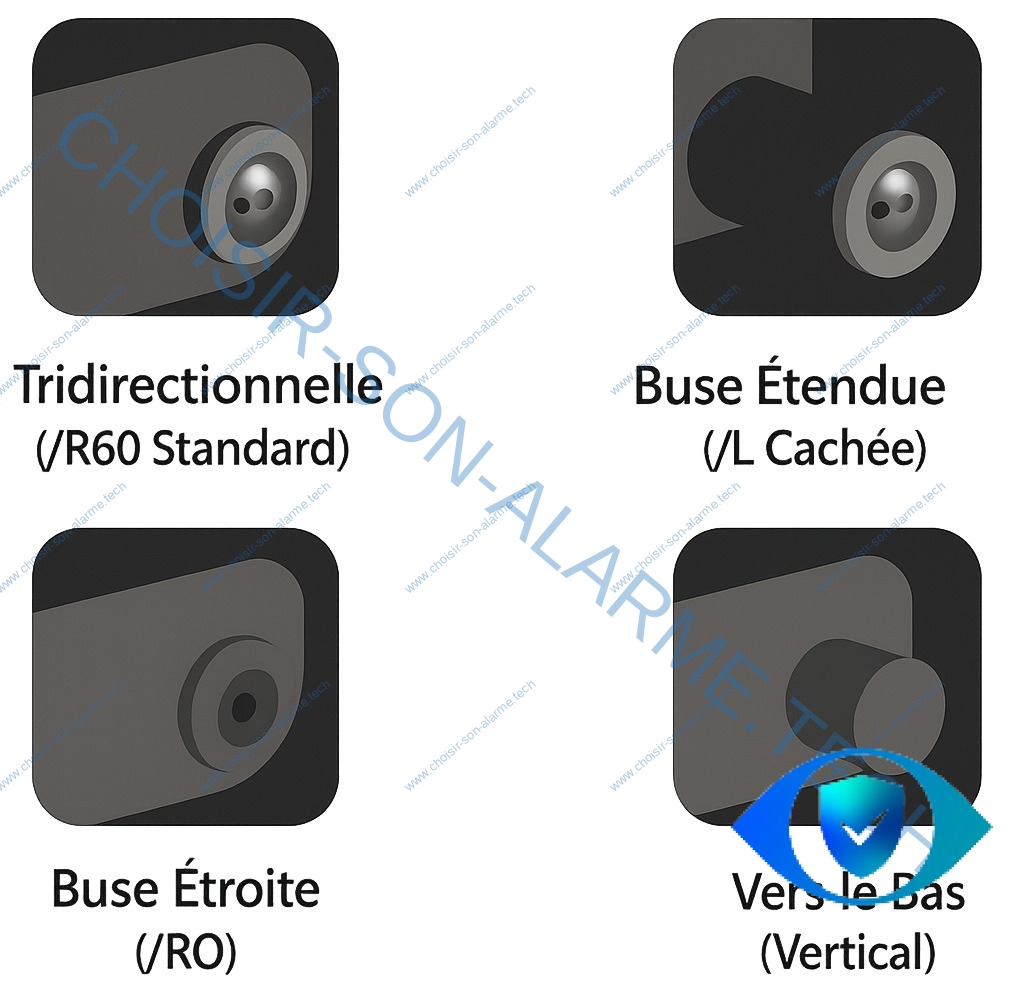

Les buses Bandit se déclinent en plusieurs modèles, chacune offrant une caractéristique spécifique adaptée à son usage.

Buse tridirectionnelle (/R60) : diffuse le brouillard en plusieurs directions pour remplir la pièce en quelques secondes.
👉 Cette solution 3×60° couvre 6 mètres en 2 secondes.

Buse étendue (/L) : permet de masquer votre générateur Bandit
👉 Cette solution version buse allongée facilite l’intégration dans vos cloisons.

Buse étroite (/R0) : concentre le brouillard sur une zone précise pour bloquer rapidement la vue.
👉 Cette solution couvre 12 mètres en 2 secondes.

Buse vers le bas (/Verticale) : diffuse directement vers le sol pour une opacification immédiate.
👉 Cette solution est utile quand l’appareil est fixé en hauteur.

Les fixations

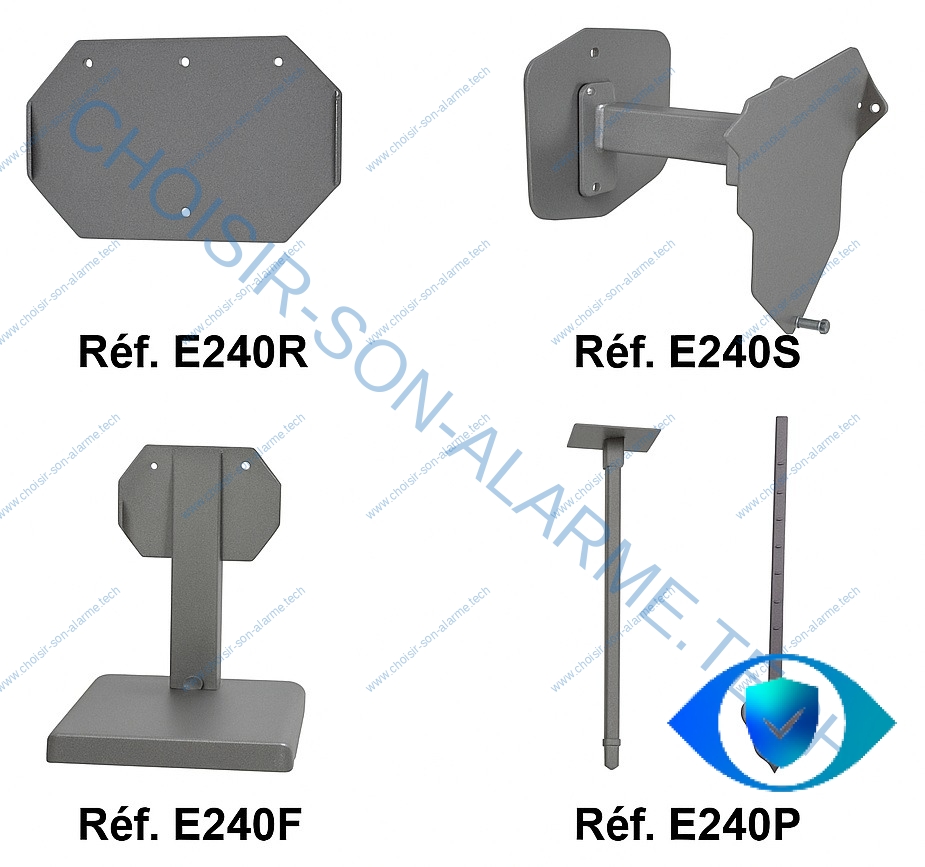

Divers support sont proposés pour fixer votre générateur Bandit 240.

E240R, platine murale : fixation simple et robuste directement au mur.

E240S, support orientable : montage mural déporté, réglable en angle.

E240F, fixation au sol : support stable sans perçage mural.

E240P, fixation plafond : suspension verticale pour diffusion en hauteur.

Face avant

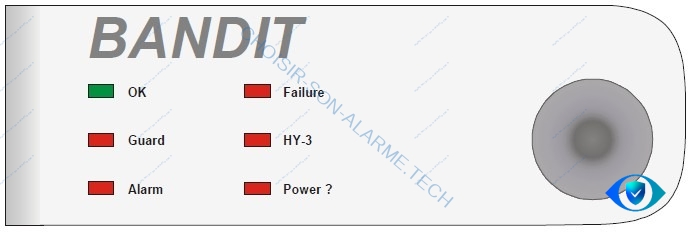

La face avant du Bandit 240 permet de connaitre facilement sont état.

Voici quelques informations concernant les voyants :

Voyant vert « OK« ✅

• Allumé lorsque BANDIT a atteint la température nécessaire à son fonctionnement et
• est pleinement opérationnel.
• Clignote lorsque BANDIT est en chauffe.

👉 En mode armé, la LED reste fixe, pour ne pas préciser son état.

Voyant rouge « GUARD » 🔴

• Allumé lorsque BANDIT est armé (système de sécurité armé).

Voyant rouge « ALARM » 🔴

• Allumé si BANDIT a déclenché.
• Le voyant reste éclairé jusqu’au désarmement du système, donc GUARD voyant éteint.

Voyant rouge « FAILURE » 🔴 : clignotant si BANDIT a détecté une anomalie de fonctionnement : 1 Hz ou 2 Hz de clignotement.

👉 En mode armé, la LED reste éteinte, pour ne pas préciser de défaillance.

Voyant rouge « HY-3 » 🔴 : clignotant si BANDIT a détecté qu’il reste moins de 15 secondes d’éjection.

👉 En mode armé, la LED reste éteinte, pour ne pas préciser de défaut.

Voyant rouge « POWER ? » 🔴 : clignotant si BANDIT a détecté un problème sur son alimentation principale. Si cette panne est supérieure à 3 heures, le BANDIT ne pourra pas être amorcé.

👉 En mode armé, la LED reste éteinte, pour ne pas préciser de défaut.

Intégration

Voici les informations de base pour intégrer correctement votre Bandit 240.

La première étape consiste à retirer le RED JUMP, pour travailler en toute sécurité, aucune éjection n’est possible lorsque ce cavalier est retiré. ce cavalier se situe sur la carte électronique accessible sur la partie arrière du Bandit 240. L’accès se fait en retirant quelques vis, voici ou se situe le RED JUMP en fonction de la version de votre carte, une seule carte équipe le Bandit 240 : la carte du bas précise des améliorations sur le pilotage, ainsi que les entrées/sorties. Dans mon cas, il s’agit da la première version de Bandit 240, donc la carte du haut.

Batterie et cartouche HY-3

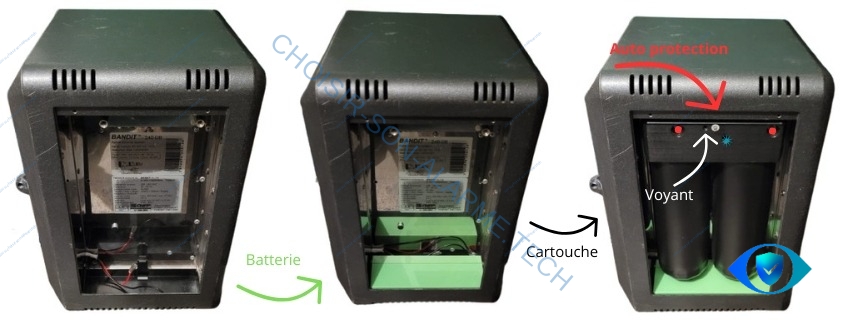

L’intégration de la batterie (12VDC / 2,3Ah) ainsi que la cartouche double HY-3 se fait en accédant à la partie latérale du Bandit 240 après avoir retirer quelques vis. La photo ci-dessous illustre plusieurs points :

• La zone batterie et cartouche HY-3 est protégée à l’ouverture,
• La batterie se positionne sous la cartouche,
• La cartouche intègre un interrupteur d’auto protection à l’ouverture (de la trappe d’accès),
• La cartouche intègre 2 vis de maintiens ainsi qu’un filetage pour l’extraction,
• La cartouche intègre un voyant d’état que j’explique ci-dessous.

En cas de coupure secteur, la batterie prend le relais pendant 24 heures pour l’électronique et 2 heures pour le système de chauffage.

Concernant le voyant de la cartouche, il existe plusieurs états :

La cartouche HY-3 du générateur de brouillard Bandit 240 est une cartouche consignée, conçue pour être gardée à vie sauf cas exceptionnel. Contrairement à un consommable classique, elle n’est jamais jetée ni remplie manuellement. Lorsqu’elle arrive en fin de fluide, le voyant clignotera rapidement.

À ce stade, il suffit de contacter un distributeur ou un partenaire agréé Bandit. Celui-ci établira un devis pour la recharge (environ 250 € TTC) ou, si nécessaire, le remplacement. La cartouche est alors envoyée en atelier où elle est entièrement remise à neuf : le fluide glycol est remplacé, l’électronique est testée, l’étanchéité est contrôlée et le corps de la cartouche est inspecté avec soin. Une fois certifiée conforme, elle repart avec une nouvelle durée de vie de cinq ans.

Câblage

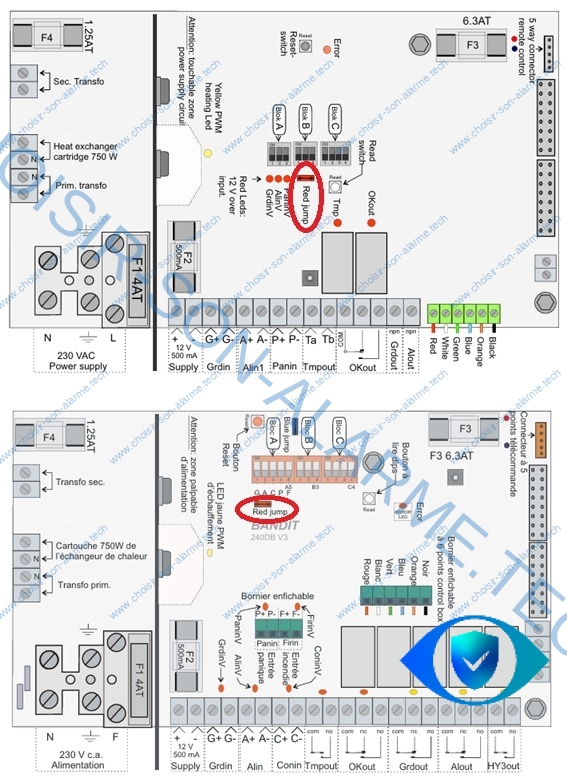

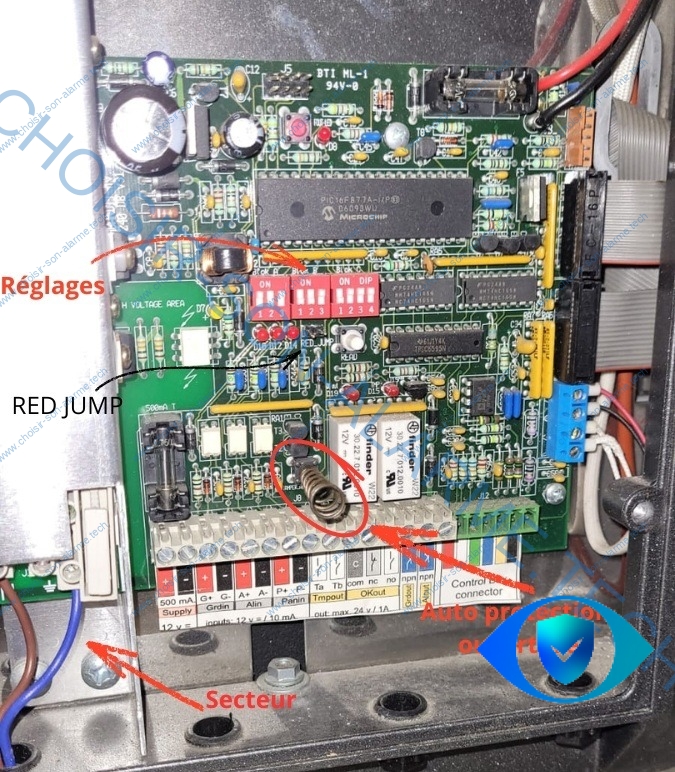

Vous devez maintenant connecter l’alimentation principale (le secteur) du Bandit 240, en accédant à la zone carte qui, comme vous pouvez le constater, est également protégée à l’ouverture. L’appareil passera ensuite en mode chauffe pendant environ 50 minutes. La prochaine étape consiste à raccorder les différentes entrées et sorties selon vos besoins. Sachez toutefois que le Bandit 240 n’exige que deux entrées relais pour fonctionner (GUARD = Grdin, ALARM = Alin), il peut également fonctionner de façon autonome (voir chapitre suivant) !

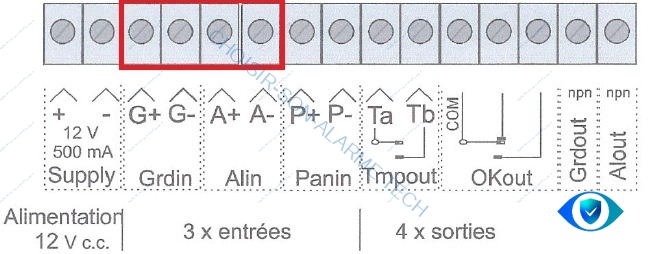

Voici en détail l’ensemble de la connectique du Bandit 240 présente du la partie basse de la photo précédente.

Alimentation :

• 12V/500mA Supply : alimentation pouvant servir à fournir la tension de commande des entrées du Bandit 240.

Entrées :

• Grdin : cette entrée précise au Bandit que le système d’alarme est armé, il passe en mode de surveillance.
• Alin : cette entrée indique au Bandit qu’une intrusion est en cours, éjection du brouillard.
• Panin : mode intrusion sans considéré un système alarme.

Sorties :

• Tmpout : sortie auto protection, protection à l’ouverture de la zone batterie et carte électronique.
• OKout : sortie défaillance du Bandit 240.
• Grdout : sortie (NPN) pour indiquer que le système est armé.
• Alout : sortie (NPN) pour indiquer qu’une intrusion est en cours.

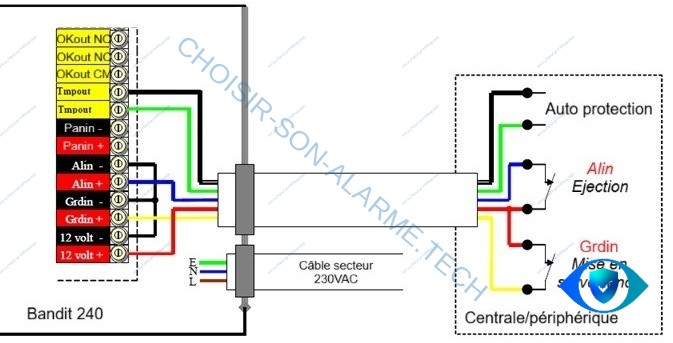

Exemple : 2 entrées, 1 sortie

La figure ci-dessous illustre un câblage type permettant de piloter le générateur de brouillard Bandit 240 directement depuis une centrale ou un périphérique. Deux entrées principales sont utilisées :

• Grdin : assure la mise en surveillance du générateur. Lorsque la centrale active cette entrée, le Bandit se place en mode armé, prêt à fonctionner.
• Alin : reçoit l’information d’intrusion et déclenche l’éjection de brouillard dès que la centrale envoie l’ordre.

Dans cet exemple, la boucle d’autoprotection intégrée au Bandit (compartiment batterie et carte électronique) est raccordée directement sur une zone de la centrale. Ainsi, toute tentative d’ouverture ou de sabotage est immédiatement signalée et traitée comme une alerte.

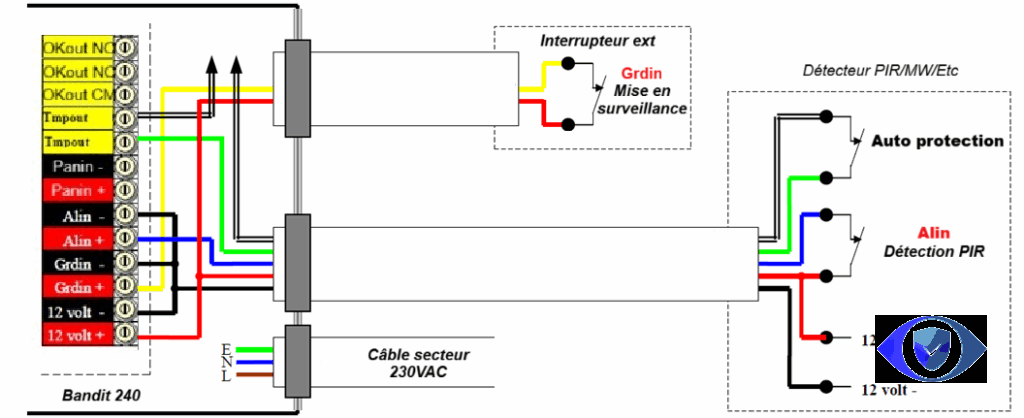

Exemple : fonctionnement autonome

La figure ci-dessous illustre un mode de fonctionnement du générateur de brouillard Bandit 240 en configuration autonome et exclusive, c’est-à-dire sans passer par une centrale d’alarme. La connectique met en évidence deux éléments principaux :

• Un interrupteur externe, relié à l’entrée Grdin, permet d’activer ou de désactiver la mise en surveillance du générateur.
• Un détecteur de mouvement (PIR, micro-ondes, ou mixte), alimenté en 12 V par le générateur, est raccordé sur l’entrée Alin. Lorsqu’il détecte une intrusion, il envoie le signal de déclenchement au Bandit.

Le détecteur intègre également une boucle d’autoprotection pour la détection de sabotage ou d’ouverture, câblée de manière à interrompre la mise en surveillance si une anomalie survient.

Ainsi, dans cette configuration simplifiée, l’interrupteur externe contrôle l’armement du générateur, tandis que le détecteur de mouvement gère l’activation de l’éjection de brouillard. Le Bandit 240 fonctionne donc de façon totalement autonome.

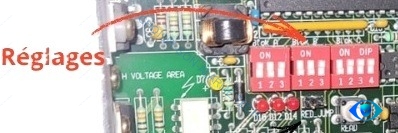

Configuration par DIP

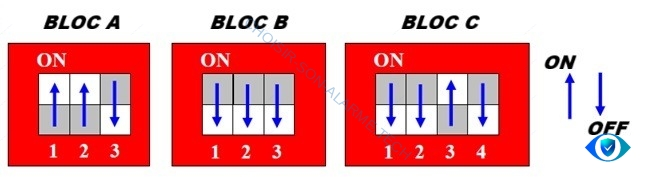

L’ensemble des paramètres de configuration du générateur de brouillard Bandit 240 est centralisé sur la carte électronique via trois blocs de micro-interrupteurs (DIP switches) repérés A, B et C. Ces modules regroupent au total 10 interrupteurs permettant d’ajuster le fonctionnement de l’appareil en fonction des besoins d’installation.

Les réglages accessibles couvrent plusieurs aspects essentiels :

• Gestion des entrées (Grdin, Alin, Panin, etc.) : il est possible de définir si le Bandit doit réagir à l’apparition ou à la disparition d’une tension, ou encore ajuster la logique de déclenchement.
• Paramétrage du volume d’éjection : la quantité de brouillard libérée lors d’un déclenchement peut être adaptée à la taille du local (surface ou volume à saturer).
• Options spécifiques : certaines combinaisons permettent d’activer ou de désactiver des fonctionnalités additionnelles.

Cette modularité rend le Bandit 240 compatible avec de nombreux scénarios d’intégration : fonctionnement autonome, pilotage par une centrale intrusion, ou utilisation dans des environnements nécessitant un réglage précis de la densité et de la durée du brouillard.

Voici en détail pour chaque pour chaque micro interrupteur la signification.

Concernant le bloc A :

Pour le bloc B, les interrupteurs B1 et B2 définissent, via une table de vérité, le comportement de l’unité dès qu’une télécommande est raccordée

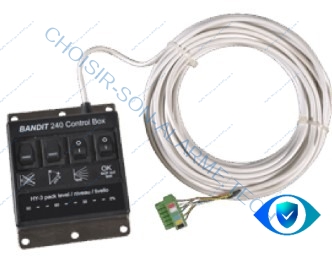

Ensuite l’interrupteur B3 précise une particularité lorsque vous êtes installateur, vous avez la possibilité d’ajouter une control box permettant de valider simplement par des interrupteur ou des indications votre Bandit 240.

• Affichage du niveau de liquide restant dans le générateur,
• Bouton poussoir permettant de mettre le générateur en mode test (le système fonctionne mais sans éjection de brouillard),
• Bouton poussoir permettant l’ouverture de la trappe latérale afin de pouvoir remplacer la cartouche HY-3 sans déclencher anti-sabotage,
• Bouton poussoir test d’éjection du brouillard d’une seconde,
• Bouton poussoir test sortie défaut général,
• Connexion directement enfichable sur l’appareil BANDIT (bornier vert).

Pour terminer le réglage des interrupteurs, le dernier bloc C permet de régaler la durée d’éjection du brouillard en fonction de votre volume, une donnée à considérer et la durée d’opacification : 30 minutes pour le tableau ci-dessous.

Vérification câblage et fonctionnement

Cette étape cruciale doit être réalisée en considérant le cavalier RED JUMP retirée. Il est essentiel de vérifier que votre intégration et scénario est bien programmé et que le câblage est conforme. Les indications en face avant doivent vous permettre de valider complétement les états et modes de votre Bandit 240.

1. Vérifier les LEDs
   Faire des simulations pour contrôler l’électronique :
   • Mode GUARD (simulation armement) : les LED frontales OK (vert) et GUARD (rouge) s’allument ; le ventilateur tourne quelques secondes.
   • Mode ALARM (simulation éjection) : OK (vert), GUARD (rouge) et ALARM s’allument.
   • Rappel : pas d’éjection possible si le cavalier rouge est retiré.
2. Remettre le système en STANDBY (sans GUARD/sans ALARM) si tout est OK
   En face avant, OK (vert) et FAILURE clignotent simultanément, état normal de veille après contrôle.
3. Remettre le cavalier rouge (« red jump »)
   Après remise du cavalier : la LED OK clignote = le système poursuit son échauffement. Quand la LED OK est fixe, le Bandit 240 est prêt à l’emploi.
4. Fermer la porte latérale (batterie et cartouche)
   Refermer avec l’outil BANDIT. Le ventilateur peut se déclencher quelques secondes lors de la fermeture, c’est normal.
5. Refermer le panneau arrière (partie électronique)
   Revisser les 4 vis et vérifier l’alignement.

Performances

Le Bandit 240 est un générateur de brouillard de sécurité conçu pour stopper net toute tentative d’intrusion. Avec une vitesse d’éjection de 28 m³ par seconde, il peut saturer 100 m³ en seulement 4 secondes et protéger jusqu’à 500 m³ en moins de 20 secondes. Son brouillard dense réduit la visibilité à moins de 30 cm, rendant tout vol impossible.

Il fonctionne avec une cartouche HY3 de 1,4 L, offrant plus de 1 500 m³ de brouillard au total et permettant de 3 à 27 déclenchements selon la durée programmée. Hermétique et rechargeable, la cartouche est surveillée en continu pour garantir un tir complet à chaque alarme.

Le Bandit 240 dispose d’un préchauffage initial de 50 minutes puis maintient sa température en permanence (≈40 W en veille). En cas de coupure secteur, sa batterie interne assure le maintien de la chauffe pendant environ 2 heures et l’électronique reste opérationnelle jusqu’à 24 heures. Après chaque tir, l’appareil se réarme automatiquement, permettant plusieurs déclenchements successifs tant que la cartouche n’est pas épuisée.

Vidéo

Conclusion

Le Bandit 240 est un générateur de brouillard haute performance, conçu pour une protection active immédiate et efficace !
