Câbler les composants d’un système d’alarme filaire BUS (détecteur, sirène, topologie)
Sommaire
ToggleVous envisagez d’installer un système de protection filaire de type BUS et vous avez de nombreuses questions concernant la mise en œuvre : l’intérêt, les topologies (point à point, cascade, étoile, anneau, mixte, etc.), les résistances de terminaison et bien d’autres aspects techniques ? Ne cherchez plus, vous êtes au bon endroit ! Suivez ce guide pratique qui vous accompagnera étape par étape dans votre projet d’installation.
Câblage BUS
Cet article traite uniquement du câblage de type BUS : une transmission d’informations numériques sur un lien filaire partagé par tous les périphériques. Dans la grande majorité des cas, ce lien compte 4 fils : 2 fils de données et 2 fils d’alimentation. Il existe aussi des câblages en 6 ou 8 fils, lorsque l’on double les conducteurs d’alimentation ou que l’on utilise un câble réseau à 4 paires : j’y reviens dans la partie câblage. En revanche et pour information, il existe un article spécifiquement consacré à un autre type de câblage, le câblage conventionnel/traditionnel sur le site choisir-son-alarme.tech, une autre façon de câbler et d’utiliser son système d’alarme.
Pour se représenter un BUS, imaginez une seule ligne téléphonique partagée par tous les appareils. Chacun possède une adresse unique : la centrale les interroge à tour de rôle et chacun répond quand on l’appelle. Un seul câble suffit donc pour transporter l’alarme, l’auto protection, les défauts et même la configuration de chaque périphérique.
On câble quoi ?
Tout ! De manière simple : c’est toujours la même chose, avec le même nombre de fils, le même type de connectique, etc. Voici quelques exemples :
- Clavier,
- Détecteur d’ouverture,
- Détecteur de mouvement,
- Détecteur avec photo,
- Détecteur technique,
- Sirène,
- Module relais,
- Transmetteur,
- Module d’extension (BUS et CONVENTIONNEL),
- Module d’alimentation,
- Isolateur1,
- Prolongateur,
- etc.
Les types de BUS
Il existe de nombreuses liaisons et de nombreux protocoles de communication numérique :
- I²C,
- SPI,
- RS232,
- RS422,
- RS485,
- CAN,
- USB,
- Ethernet,
- etc.
Cet article n’a pas pour objectif de dresser une liste exhaustive des avantages et des inconvénients de chaque protocole. Au contraire, il vise à clarifier l’intégration et l’utilisation d’un BUS, afin de mieux comprendre les bénéfices qu’offre ce type de câblage dans un système d’alarme.
Je vous présente tout de même un tableau synthétique et non exhaustif des différences qu’il peut y avoir entre les protocoles listés ci-dessus.
| SPI | I²C | RS232 | RS422 | RS485 | CAN | |
|---|---|---|---|---|---|---|
| Fils de données | 4 fils : SCLK, MOSI, MISO, SS (un SS par esclave) | 2 fils : SDA, SCL | 2 fils : TXD, RXD (RTS et CTS en option), plus la masse | 4 fils : TX+, TX-, RX+, RX- | 2 fils : A, B (4 fils en full-duplex) | 2 fils : CAN_H, CAN_L |
| Type de signal | Asymétrique (référencé à la masse) | Asymétrique | Asymétrique | Différentiel | Différentiel | Différentiel |
| Mode de communication | Full-duplex | Half-duplex | Full-duplex | Full-duplex | Half-duplex (2 fils) ou full-duplex (4 fils) | Half-duplex |
| Distance de transmission | Moins de 1 mètre (sur une carte électronique) | Quelques mètres au plus | Environ 15 mètres | Jusqu’à 1200 mètres | Jusqu’à 1200 mètres | 40 mètres à 1 Mbps, 1000 mètres à 50 kbps |
| Débit | Plus de 10 Mbps | 100 kbps à 3,4 Mbps | Jusqu’à 115,2 kbps (usuel) | Jusqu’à 10 Mbps (sur courte distance) | Jusqu’à 10 Mbps (sur courte distance) | Jusqu’à 1 Mbps |
| Topologie du réseau | 1 maître, plusieurs esclaves | Multipoint | Point à point | 1 émetteur, jusqu’à 10 récepteurs | Multipoint (32 charges unitaires, davantage avec les composants récents) | Multipoint |
| Résistance aux interférences | Faible | Faible | Moyenne | Bonne | Bonne | Excellente |
| Utilisable pour un système d’alarme ? | Non | Non | Non | Oui (rare) | Oui | Oui |
À noter : RS232, RS422 et RS485 sont des normes électriques. Elles définissent les niveaux de tension et le câblage, pas le contenu des messages. Le CAN définit en plus la mise en forme des trames. Dans tous les cas, chaque fabricant d’alarme ajoute par-dessus son propre protocole. SPI et I²C servent à faire dialoguer des composants sur une même carte électronique, USB et Ethernet relèvent de l’informatique : aucun n’est adapté au câblage d’un BUS d’alarme dans un bâtiment.
Les BUS utilisés en alarme ?
Le tableau précédent fournissait une liste de protocoles pouvant être employés dans des systèmes BUS, chacun avec un niveau de complexité et d’adaptabilité variable. Cependant, les protocoles les plus couramment privilégiés restent le RS485 et le CAN. Leur intégration est non seulement simple et peu coûteuse, mais également particulièrement bien adaptée aux besoins des réseaux de type sécurité. Ces deux protocoles offrent les points suivants :
- Immunité aux bruits,
- Débit,
- Longueur de ligne,
- Nombre de périphériques.
Dans les deux cas, les données circulent sur une paire de fils en mode différentiel : chaque récepteur mesure l’écart de tension entre les deux fils, et non la tension de chaque fil par rapport à la masse. Un parasite capté par le câble touche les deux fils de la même façon et s’annule. C’est ce qui explique l’immunité aux bruits et les grandes longueurs possibles.

Exemple de BUS alarme 2 fils (A et B) RS485 avec présence d’une résistance de terminaison (je vous explique son intérêt plus tard dans l’article).
Il existe quelques subtilités (topologie, résistance, etc.) de câblage lorsque vous utilisez un protocole en BUS, je vous l’explique dans la suite de cet article.
Pourquoi utiliser un BUS ?
L’utilisation d’un BUS permet de simplifier fortement l’intégration d’élément filaire à votre système. Le BUS (2 fils de données et 2 fils d’alimentation dans la grande majorité des cas) permet de gérer :
- La détection (de type alarme) d’un périphérique,
- L’auto surveillance d’un périphérique,
- Les défauts d’un périphérique (masquage, alimentation, etc.),
- La configuration d’un périphérique.
En plus, le câblage d’un BUS permet :
- De gagner du temps,
- D’obtenir une souplesse et flexibilité de câblage grâce aux topologies,
- De limiter les erreurs de câblage : les mêmes bornes sur tous les périphériques (attention tout de même à ne pas inverser les deux fils de données A et B).
Le principal inconvénient du câblage filaire BUS réside dans la dépendance à une marque. Bien que différentes marques utilisent des protocoles BUS similaires, les informations qui y circulent sont spécifiques à chaque fabricant. En d’autres termes, il est impossible de mélanger les systèmes : chaque marque possède son propre BUS et les messages qui y transitent sont uniques à son écosystème.
Deux autres points sont à garder en tête. Un court-circuit ou un défaut sur le câble peut perturber tous les périphériques d’une même ligne, d’où l’intérêt des isolateurs et de la topologie en anneau. Et chaque ligne a un budget à respecter : longueur, nombre de périphériques et consommation.
Conventionnel ou BUS : ce qui change
Si vous connaissez déjà le câblage conventionnel, voici ce qui change concrètement avec un BUS :
| Câblage conventionnel | Câblage BUS | |
|---|---|---|
| Fils par détecteur | 4 à 8 selon l’équilibrage (alimentation et zones) | 4, quel que soit le périphérique |
| Résistances de fin de ligne (EOL) | Oui : EOL, 2EOL ou 3EOL dans chaque détecteur | Non : seulement une résistance de terminaison en bout de ligne |
| Zones sur la centrale | Une zone (ou plus) par détecteur | Aucune : chaque périphérique possède une adresse |
| Information remontée | Un état par zone (repos, alarme, sabotage) | L’état détaillé de chaque périphérique (alarme, auto protection, défauts) |
| Configuration | Sur le détecteur (cavaliers, réglages) | Depuis la centrale ou l’application, selon les marques |
| Compatibilité | Universelle : tout détecteur à contact sec | Limitée aux périphériques de la marque |
| Dépannage | Au multimètre, zone par zone | Avec les outils de la centrale et quelques mesures sur la ligne |
Les topologies
Quand on parle BUS, on évoque forcément des topologies, par exemple : série, anneau, étoile, mixte, hybride, etc. Je vous présente ici les topologies les plus couramment utilisées dans un système d’alarme.

Voici pour chaque topologie, un tableau qui résume quelques avantages et inconvénients en fonction du choix de topologie linéaire, topologie bus, topologie série, topologie anneau, etc.
1. Topologie linéaire, bus ou série
Dans le cas d’une topologie linéaire, en bus ou en série, le principe est relativement simple. Le câblage part de la centrale, rejoint un premier périphérique, puis repart de celui-ci vers le suivant, et ainsi de suite jusqu’au dernier. Cette configuration nécessite le plus souvent une résistance de terminaison sur le dernier périphérique afin de limiter les réflexions, donc les pertes de paquets. Côté centrale, elle est généralement déjà intégrée. Bien que le RS485 soit très tolérant sur de courtes distances, cette résistance fiabilise la communication. Son emplacement et sa valeur sont précisés par le fabricant.

Limites- Câble commun : en cas de coupure, tous les périphériques situés après la coupure sont perdus (50 % si elle a lieu au milieu de la ligne).
- Un court-circuit peut perturber toute la ligne, d’où l’intérêt des isolateurs.
Avantages- Simplicité de câblage.
- Utilisation d’une seule ligne sur la centrale.
- Plusieurs lignes possibles (en fonction de la centrale).
- Peu de câble : on repart du périphérique précédent.
À savoir- Le dernier périphérique de la ligne reçoit la résistance de terminaison.
- C’est la topologie la plus favorable électriquement pour un BUS RS485.

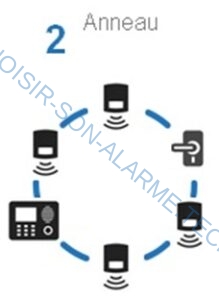

2. Topologie anneau
La topologie en anneau permet de sécuriser plusieurs périphériques en considérant une boucle fermée. En cas de rupture de l’anneau (de la boucle) à un endroit, aucun dispositif ne sera désactivé : deux lignes distinctes seront créées (sans résistance de terminaison), permettant de poursuivre un fonctionnement normal. La centrale surveille les deux extrémités de la boucle : la coupure est signalée, et le câble devient très difficile à saboter sans être détecté.

Limites- Deux lignes de la centrale utilisées par anneau.
- Compatibilité : toutes les centrales ne gèrent pas l’anneau.
- Longueur totale souvent plus réduite qu’en ligne simple.
Avantages- Tolérance à la coupure : si l’anneau est rompu, il devient deux BUS série et tout reste fonctionnel.
- La coupure du câble est détectée et signalée.
- Plusieurs anneaux possibles (en fonction de la centrale).
À savoir- Aucune résistance de terminaison dans la plupart des cas (suivre la notice).
- Attention à la stabilité (réflexion, etc.).
- Attention à la faisabilité : le câble doit pouvoir revenir à la centrale.
3. Topologie étoile
La topologie en étoile part d’un point central (la centrale ou un isolateur) d’où chaque branche rejoint un ou plusieurs périphériques. Dans ce schéma, si un câble est endommagé ou si un appareil tombe en panne, cela n’impacte pas les autres branches. Il faut toutefois distinguer deux cas. Premier cas : chaque branche part d’une sortie BUS distincte de la centrale ou d’un isolateur, elle se comporte alors comme une ligne série indépendante, c’est le cas idéal. Second cas : plusieurs branches partent d’une même sortie, en dérivation. C’est possible sur de courtes longueurs, mais chaque dérivation crée des réflexions qui dégradent le signal (débit, perte de paquets, etc.). L’utilisation d’isolateurs est conseillée lorsqu’un certain nombre de branches provenant d’un même point est atteint, ce seuil étant déterminé par le fabricant.

Limites- Limite de périphériques par ligne.
- Limite de lignes.
- Isolateur (voir topologie 4) recommandé si le nombre de branches est supérieur à n (n imposé par le fabricant).
- Davantage de câble à tirer qu’en série.
Avantages- Indépendance des branches : une coupure n’affecte que la branche concernée.
- Aucune dépendance entre les périphériques de branches différentes.
- Plusieurs périphériques et plusieurs lignes possibles.
- Dépannage facilité : on isole une branche à la fois.
À savoir- Seules les branches les plus longues reçoivent une résistance de terminaison (jamais toutes les branches).
- Suivre les recommandations du fabricant pour le nombre de résistances en fonction des lignes.
- Attention à la stabilité sans isolateur (réflexion, etc.).
4. Topologie arbre, mixte, arborescence
La topologie de type arbre, mixte, arborescence ou hybride est une extension de la topologie en étoile. Alors que les deux configurations comportent un concentrateur (une centrale ou un isolateur), dans une topologie en étoile, chaque appareil est relié directement à la centrale. En revanche, dans la topologie en arbre, le concentrateur (fortement recommandé) peut se connecter à d’autres concentrateurs ou nœuds, formant ainsi une structure plus complexe.

Limites- Limite de lignes.
- Limite de périphériques.
- Isolateur fortement recommandé si le nombre de lignes est supérieur à n (n imposé par le fabricant).
- Plan de câblage et repérage indispensables.
Avantages- Indépendance des branches.
- Plusieurs lignes et plusieurs périphériques possibles.
- Mélange des topologies : le câblage s’adapte à la forme du bâtiment.
- Les isolateurs régénèrent le signal sur les grandes longueurs.
À savoir- En fonction de la topologie, le dernier périphérique des lignes les plus longues doit être terminé par une résistance.
- Suivre les recommandations du fabricant.
Exemple de BUS
En fonction des fabricants et des centrales, le nombre de lignes BUS varie. Il existe des centrales équipées d’une ligne simple ou alors de plusieurs lignes. Voici quelques exemples (Ajax, Vesta by Climax et Jablotron) :

Alarme Ajax : 8 lignes de BUS Fibra (ROUGE, JAUNE, BLEU, NOIR).

Alarme Vesta by Climax : 1 ligne de BUS RS485 (ROUGE, NOIR, JAUNE, BLEU).

Alarme Jablotron : 1 ligne de BUS JABLOTRON 100 (NOIR, BLEU, JAUNE, ROUGE).
Les trois images précédentes montrent les lignes disponibles sur diverses centrales du marché (à titre d’exemple). Le nombre de lignes détermine les topologies acceptées et le nombre de périphériques. Très souvent, pour ne pas dire tout le temps, le fabricant impose les paramètres suivants :
- Type de topologie,
- Nombre et type d’isolateurs,
- Nombre de périphériques (limité par la puissance, le débit, etc.),
- Longueur de la ligne,
- Résistance de terminaison.
Une image vaut mille mots : prenons l’exemple d’un isolateur 1 BUS vers 2 BUS. Cet appareil est conçu pour étendre, filtrer, amplifier et, surtout, ajouter des lignes de BUS. Cependant, il est important de faire preuve de prudence lors de l’utilisation des isolateurs, car leur nombre est limité. Selon les marques, un isolateur limite aussi l’effet d’un court-circuit à la branche concernée.

Isolateur Vesta : intégration.
Câblage d’un BUS
Les connexions des appareils sont déterminées en fonction du type de réseau que l’on souhaite mettre en place : RS485, CAN ou autre réseau listés précédemment utilisable en alarme. Pour relier les bus de communication entre les différents dispositifs du réseau, il est nécessaire d’utiliser un câble à paire torsadée2 (câble BUS dédié ou câble réseau de catégorie 5 ou plus), en veillant à relier les bornes « communes » de tous les appareils du réseau.
Le calibre minimal conseillé pour les conducteurs de communication est de 0,22 mm² (24 AWG), en cuivre. Les deux fils de données doivent circuler sur une même paire torsadée, l’alimentation sur une autre. Si votre câble comporte des paires supplémentaires, ne les laissez pas en l’air : en suivant les préconisations du fabricant, doublez les conducteurs d’alimentation (ce sont les câblages en 6 ou 8 fils, qui réduisent la chute de tension) ou reliez-les au 0 V. Un conducteur laissé libre se comporte comme une antenne et peut ramener du bruit sur les fils de données. Si le câble est blindé, le blindage se relie à la terre d’un seul côté, en général à la centrale.
Pour ce qui est de la pratique, lorsqu’il s’agit d’un BUS, il suffit de se conformer au code couleur (ou aux désignations) établi par le fabricant. Par la suite, l’ensemble des opérations est pris en charge de manière quasi automatique, voire automatique, par la centrale. Voici un exemple générique :

Reste à déclarer chaque périphérique à la centrale : c’est l’enrôlement (ou l’adressage). Selon les marques, il se fait par un scan automatique de la ligne, par un bouton d’apprentissage sur le périphérique ou par la lecture d’un QR code. Chaque périphérique reçoit ainsi une adresse unique : deux détecteurs branchés sur le même câble restent parfaitement distincts pour la centrale.
Les fabricants proposent souvent (pas tout le temps) une connectique extractible permettant de câbler hors périphérique les différents fils facilitant ainsi la réalisation. Une fois le connecteur complètement câblé, on peut le mettre en place à l’intérieur du périphérique.

Connecteur extractible permettant de faciliter le câblage.
Un dernier point à souligner concernant le câblage : l’ajout de résistance de terminaison, comme illustré sur les derniers périphériques des deux lignes de la figure ci-dessus. Il peut s’agir d’une résistance physique à ajouter dans le périphérique sur les lignes A et B ou bien d’un jumper à câbler comme décrit ci-dessous.

Le numéro 2 est un cavalier où se positionne un jumper permettant ainsi de câbler une résistance de terminaison.
L’impédance caractéristique d’un câble BUS RS485 est d’environ 120 ohms (100 ohms pour un câble réseau de catégorie 5), ce qui donne la valeur de la résistance de terminaison à installer (100 à 120 ohms). Je vous invite à continuer la lecture pour en apprendre davantage sur l’intérêt de cette résistance de terminaison.
Résistance de terminaison du BUS
La plupart des BUS « nécessitent » une résistance de part et d’autre de la liaison (suivant la technologie du composant réalisant le BUS). Pour comprendre pourquoi, imaginez un cri dans un long couloir : arrivé au mur du fond, le son rebondit et revient en écho, qui se mélange aux mots suivants. Sur un câble, c’est pareil : le signal électrique arrive au bout de la ligne, se réfléchit et revient perturber les bits suivants. La résistance de terminaison, de même valeur que l’impédance de la ligne (120 ohms pour un câble BUS RS485), absorbe le signal en bout de ligne et supprime cet écho. Plus la ligne est longue et le débit élevé, plus l’écho est gênant : sans terminaison, les données peuvent être faussées et le débit doit être réduit.
Cette résistance de terminaison doit être placée à chaque extrémité du bus, elle peut selon les modèles, être directement intégrée dans l’interface comme précisé ci-dessus (via un cavalier ou un jumper) ou bien il peut s’agir d’une résistance câblée à ajouter dans le périphérique sur les lignes de données A et B par exemple pour un BUS RS485.
Cette résistance n’est pas forcément tout le temps bénéfique, en effet elle ajoute des contraintes qu’il faut considérer lorsque vous l’ajoutez :
- Elle réduit l’amplitude du signal sur la ligne,
- Elle augmente la chute de tension sur la ligne de communication,
- Elle augmente la consommation d’énergie de l’émetteur-récepteur.
Une résistance de terminaison est nécessaire (suivant la topologie utilisée, voir section les topologies) mais pas forcément obligatoire ! En effet, pour des longueurs de BUS faibles (<150 m) et des vitesses de transmission modérées (<100 kbps), la résistance peut être optionnelle, mais au détriment de la vitesse et du nombre de périphériques présents sur la ligne. Dans tous les cas, il est fortement recommandé de suivre les indications et recommandations du fabricant.

Exemple vitesse versus longueur pour un BUS RS485 parfaitement adapté (avec résistance de terminaison).
Vérifier et dépanner un BUS
Quelques contrôles simples, au multimètre, permettent de lever la plupart des doutes :
- Hors tension, mesurer la résistance entre A et B : environ 60 ohms avec deux terminaisons de 120 ohms (une à chaque extrémité), 120 ohms s’il n’y en a qu’une. Une valeur nettement plus faible révèle une terminaison en trop ou un court-circuit. Cette mesure dépend de la façon dont le fabricant intègre la terminaison côté centrale.
- Sous tension, mesurer la tension d’alimentation sur le dernier périphérique de la ligne : elle doit rester dans la plage admise par le fabricant.
- Un périphérique absent ou instable : vérifier d’abord l’inversion des fils A et B, puis le serrage des borniers.
- Jamais plus de deux terminaisons par ligne : en placer une sur chaque périphérique écrase le signal.
Calcul consommation du BUS
La méthode de calcul est identique à un câblage conventionnel, il faut considérer les points suivants :
- Le type de câble (CAT5 ou BUS)
- Résistance linéique exprimée en Ohm/m (par exemple 0,09 Ohm/m pour du 0,22 mm²)
- La tension du BUS
- Tension exprimée en V (par exemple 24VDC, 12VDC)
- Le courant absorbé par périphérique
- Courant exprimé en mA (par exemple 1.5mA ou 136mA)
- La longueur du BUS
- À multiplier par 2 pour l’aller et le retour
Ensuite, petite subtilité par rapport au câblage conventionnel, on ajoute le point suivant :
- Le type de topologie
- Détermine la longueur admissible pour le dernier périphérique
- Détermine la tension pour chaque périphérique
Prenons un exemple en topologie série : 10 détecteurs consommant chacun 5 mA, répartis régulièrement sur 200 mètres de câble en 0,22 mm² (0,09 Ohm/m), sur un BUS 12 V.
Calcul majorant : on considère que tout le courant (10 x 5 mA = 50 mA) parcourt toute la longueur. V = 2 x 200 x 0,09 x 0,05 = 1,8 V, soit 10,2 V en bout de ligne dans le pire des cas.
Calcul réaliste : le courant diminue après chaque détecteur. Avec des périphériques répartis régulièrement, la chute est proche de la moitié, soit environ 1 V et 11 V en bout de ligne.
Si la tension en bout de ligne passe sous le minimum admis par le fabricant, il faut augmenter la section, doubler les conducteurs d’alimentation, raccourcir la ligne ou ajouter un module d’alimentation. En étoile ou en arbre, chaque branche se calcule séparément.
Dans la pratique, de nombreuses marques proposent leur propre calculateur, qu’il soit en ligne ou hors ligne, pour évaluer leur BUS en tenant compte de leurs périphériques et de vos câbles.
Calculateur Vesta by Climax


Calculateur Ajax
En résumé
Un BUS remplace les zones et les résistances de fin de ligne par une liaison numérique : 4 fils, les mêmes bornes partout, et une centrale qui connaît l’état détaillé de chaque périphérique. En contrepartie, on reste dans l’écosystème d’une marque et il faut respecter ses règles : topologie, longueur, nombre de périphériques et résistance de terminaison.
À faire :
- Respecter la topologie et les limites données par le fabricant,
- Faire circuler A et B sur une même paire torsadée,
- Terminer la ligne à ses extrémités uniquement,
- Vérifier la tension sur le dernier périphérique,
- Repérer chaque câble et garder un plan de l’installation.
À éviter :
- Mélanger des périphériques de marques différentes sur un même BUS,
- Inverser les fils A et B,
- Multiplier les dérivations sans isolateur,
- Laisser des conducteurs en l’air,
- Ajouter une résistance de terminaison sur chaque périphérique.
Dorénavant, vous en savez un peu plus, à vous de jouer ! Enfin à vous de câbler !
- Les isolateurs remplissent deux fonctions essentielles : d’une part, ils régénèrent les signaux électriques du BUS, qui peuvent se dégrader sur des lignes étendues ou en présence de nombreux dispositifs connectés ; d’autre part, ils garantissent l’isolation galvanique du BUS, le protégeant ainsi des intrusions indésirables tout en permettant une gestion efficace des alimentations auxiliaires supplémentaires. ↩︎
- Une paire torsadée est une ligne symétrique constituée de deux conducteurs enroulés en spirale autour de l’axe du câble, ce qui permet de réduire la sensibilité aux interférences et à la diaphonie dans les câbles comportant plusieurs paires. ↩︎
