Le Staniot RW-16 est un convertisseur filaire/sans fil pensé pour enrichir le système d’alarme radio Staniot. Il permet d’intégrer facilement de nouveaux périphériques filaires disposant de technologies ou protections différentes, en les rendant compatibles en 433 MHz.

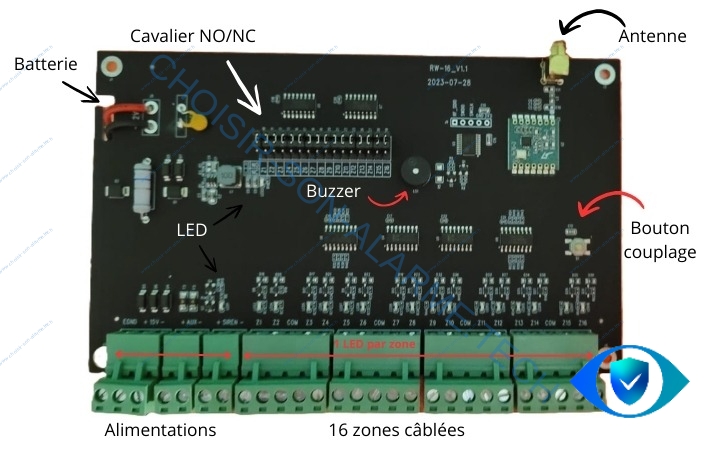

Staniot RW-16

Spécifications techniques

Le module Staniot RW-16 se distingue par les spécifications techniques suivantes :

• 16 zones filaires (NO/NC),
• Transmission radio 433 MHz (Pas 433 MHz LoRa),
• Portée en champ libre : 150 mètres,
• Alimentation d’entrée : 15VDC/2A ; bloc d’alimentation non fourni.
• Alimentation de zone : 15VDC/2A,
• Alimentation sirène : 15VDC/2A,
• Batterie de secours : 12VDC/7Ah,
• Consommation : < 30W,
• Température de fonctionnement : –20°C à +50°C,
• Dimensions : 165 × 100 × 18 mm.

Intégration physique

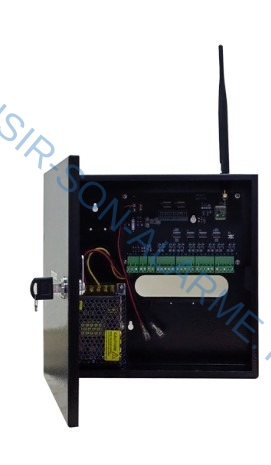

A ce jour, la société ne propose pas de coffret, mais voici un exemple d’intégration d’un RW-16 + une carte d’alimentation. Un modèle 3D sera bientôt disponible.

Mise en place radio (couplage)

Pour mettre en service votre périphérique RW-16, suivez la procédure ci-dessous :

Avec alarme Staniot

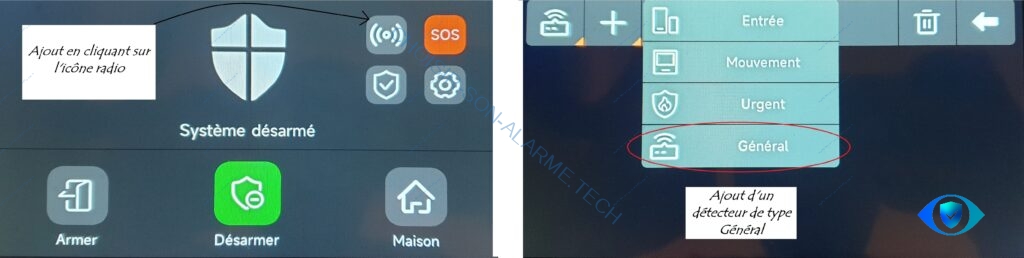

Allez dans Accessoires → Capteur → + → Général, puis appuyez sur Appairer. Patientez jusqu’à ce que la centrale détecte le signal du convertisseur (passez à l’étape suivante).

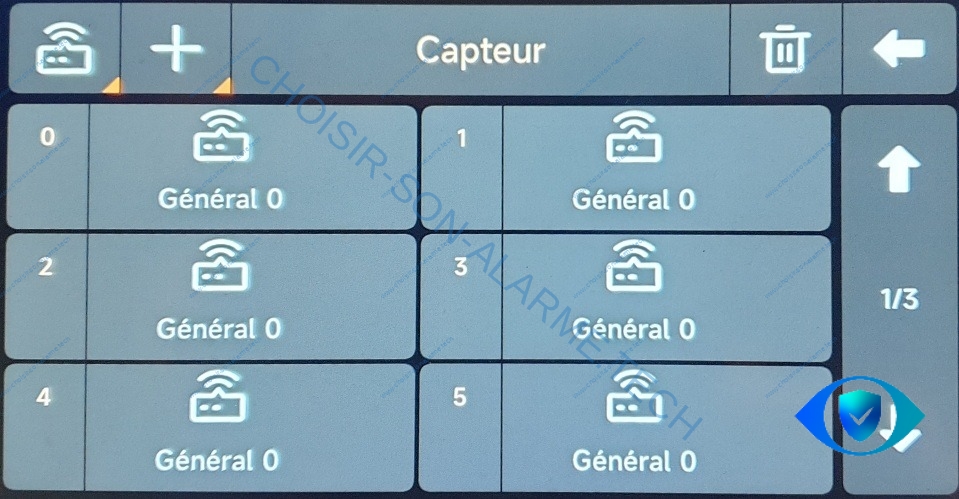

Faites un appui court sur le bouton S1 (bouton d’appareillage) du module RW-16 Staniot. La LED 18 clignote et la centrale affiche jusqu’à 16 accessoires appairés, correspondant aux zones Z0 à Z15.

💡 Bon à savoir : Il est possible de renommer et configurer via la centrale et l’application Smart Life / Tuya (alarme immédiate, temporisée, silencieuse, etc.).

Sirène filaire

Pour associer une sirène filaire à votre système d’alarme en passant par le module RW-16 Staniot, la procédure est simple :

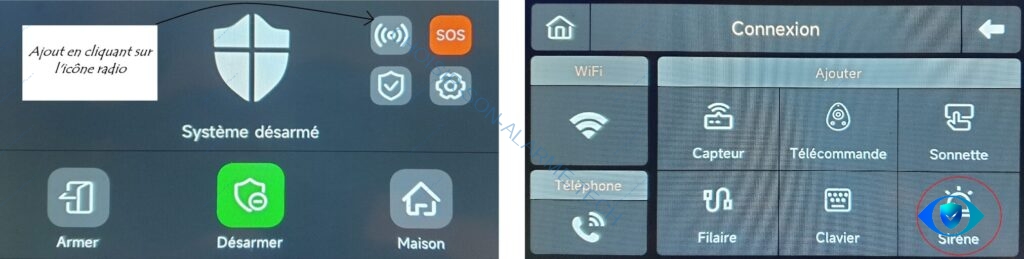

Depuis la centrale d’alarme, accédez au menu Accessoires → Sirène et attendez que le convertisseur passe en mode appairage (ne validez pas encore avec OK).

Sur le convertisseur, maintenez le bouton d’appairage S1 pendant 2 secondes. Un bip court se fait entendre et la LED 18 reste allumée, confirmant l’entrée en mode appairage de la sirène.

Retournez sur la centrale et appuyez sur OK. Le convertisseur émet alors un bip long, la LED s’éteint et l’association est réussie.

💡 Bon à savoir : si le convertisseur émet 3 bips courts, cela signifie que l’accessoire est déjà enregistré.

Mise en service filaire (NO/NC/EOL)

Votre RW-16 Staniot est prêt : passons au câblage des zones filaires. Il s’agit d’un câblage de type NC/NO ou EOL : pas de 2EOL ou 3EOL possible pour économiser des zones. Si vous ne comprenez pas ces termes, je vous invite à lire la page Câbler les composants d’un système d’alarme filaire traditionnel (détecteur, sirène, etc.).

Lorsque vous installez le convertisseur RW-16 Staniot, sachez qu’il met à disposition une sortie d’alimentation de 15 VDC / 2 A pour vos périphériques. La majorité des détecteurs filaires d’alarme supportent une tension allant jusqu’à 16 VDC, ce qui reste compatible dans la plupart des cas.

👉 Cependant, il est indispensable de contrôler la tolérance d’alimentation indiquée par le fabricant de vos détecteurs avant de les brancher, afin d’éviter tout risque de dysfonctionnement.

Voici un exemple concret d’un câblage complet d’un détecteur de mouvement filaire réparti sur deux zones avec résistance EOL, accompagné d’une sirène filaire 12 VDC. Cette configuration illustre une installation type d’alarme filaire, permettant de mieux comprendre le principe du câblage.

Vidéo test Staniot RW-16

Pour rappel, un calendrier des essais est disponible Évènements – choisir son alarme.

Conclusion

En résumé, le RW-16 coche les basiques : 16 zones, alimentation périphériques 15V/2A et sortie sirène dédiée 15V/3A, bien isolée des entrées. Contraintes à garder en tête : radio 433 MHz “classique” (pas de LoRa), antenne déportée assez imposante à placer dégagée et loin du métal, PCB volumineux sans convertisseur 230VAC/15VDC (≈ 165×100×18 mm) nécessitant un coffret adapté non fourni, et pas de 2EOL/3EOL. Au final, une solution économique pour l’écosystème Staniot dès que l’on reprend plusieurs capteurs à condition d’anticiper l’intégration mécanique.
