Pour vous protéger efficacement (protection du domicile, protection entreprise, etc), retenez trois fonctions : dissuader, gêner, alerter. Avec ses 133 dB, ce canon sonore (oui, on n’ose plus dire « sirène ») gêne l’intrus et donne l’alerte. Deux piliers essentiels d’une protection qui tient la route ! Arrêtez de croire que posez deux détecteurs, une sirène et une plaque signalétique vous protège, pensez protection active !

Un canon à son, c’est légal ?

Avant de vous présenter le matériel, voici dans un premier temps quelques rappels utiles à tous (particuliers et professionnels). La page suivante précise en détail la synthèse ci-dessous :

La norme

De façon générale, en considérant une sirène EN 50131 et/ou NF&A2P…

La modulation de fréquence n’est pas spécifiée, elle est fonction du pays. Sachez tout de même que l’oreille humaine est sensible aux fréquences entre 1,4 kHz et 5 kHz :

La loi

Concernant la loi, il s’agit ici d’une évaluation (en France) en fonction de votre région, plus particulièrement de votre ville, mais surtout de votre situation géographique (ville, campagne).

En revanche, pour éviter tout problème en cas d’intrusion, je vous conseille de respecter les points suivants :

133 dB : que ressent-on vraiment ?

Sur le papier, 133 dB, ce n’est « que » 28 de plus qu’une sirène classique à 105 dB. En réalité, l’échelle des décibels est logarithmique, et ces 28 dB changent la nature même du phénomène : on ne parle plus de gêne, on parle de douleur physique. Voici ce que représente réellement ce niveau, et pourquoi 2 ou 3 dB d’écart entre deux produits (131, 133 ou 136 dB) pèsent bien plus lourd qu’on ne l’imagine.

Le décibel, une échelle qui multiplie

Le décibel n’additionne pas, il multiplie. Trois règles suffisent pour tout comprendre :

Sur l’échelle des bruits courants, 133 dB se place au-dessus de l’avion au décollage entendu à 100 m (environ 130 dB) et juste sous le coup de feu (140 dB et plus en crête). Surtout, ce niveau dépasse le seuil de la douleur, situé entre 110 et 130 dB selon les individus. À ce stade, l’oreille n’est plus un simple récepteur : elle devient le point faible.

131, 133 ou 136 dB : quelle différence ?

À l’oreille, presque aucune. L’écart minimal perceptible est d’environ 1 dB en conditions de laboratoire, et il faut 3 dB pour une différence vraiment nette. Un intrus ne fera pas la différence entre un canon à 131 dB et un autre à 136 dB : dans les deux cas, c’est intenable. En revanche, côté physique, l’écart est énorme :

Autrement dit : entre 131 et 136 dB, la sensation ne progresse que d’environ 40 %, mais l’énergie acoustique est multipliée par plus de 3. C’est aussi pour cela que chaque décibel coûte cher au fabricant au-delà de 130 dB : gagner 3 dB impose de doubler la puissance acoustique délivrée par le transducteur et son amplification.

Les effets d’une exposition à 133 dB

Que se passe-t-il concrètement pour la personne exposée ? Quatre mécanismes se cumulent, quasi instantanément :

Ce n’est pas un hasard si ces appareils travaillent dans la zone des 2 à 5 kHz : c’est là que l’oreille humaine est la plus sensible. À niveau égal, un son dans cette bande paraît nettement plus fort qu’un grave ou qu’un aigu extrême. Pour plus de détails, rendez-vous sur la page La sirène.

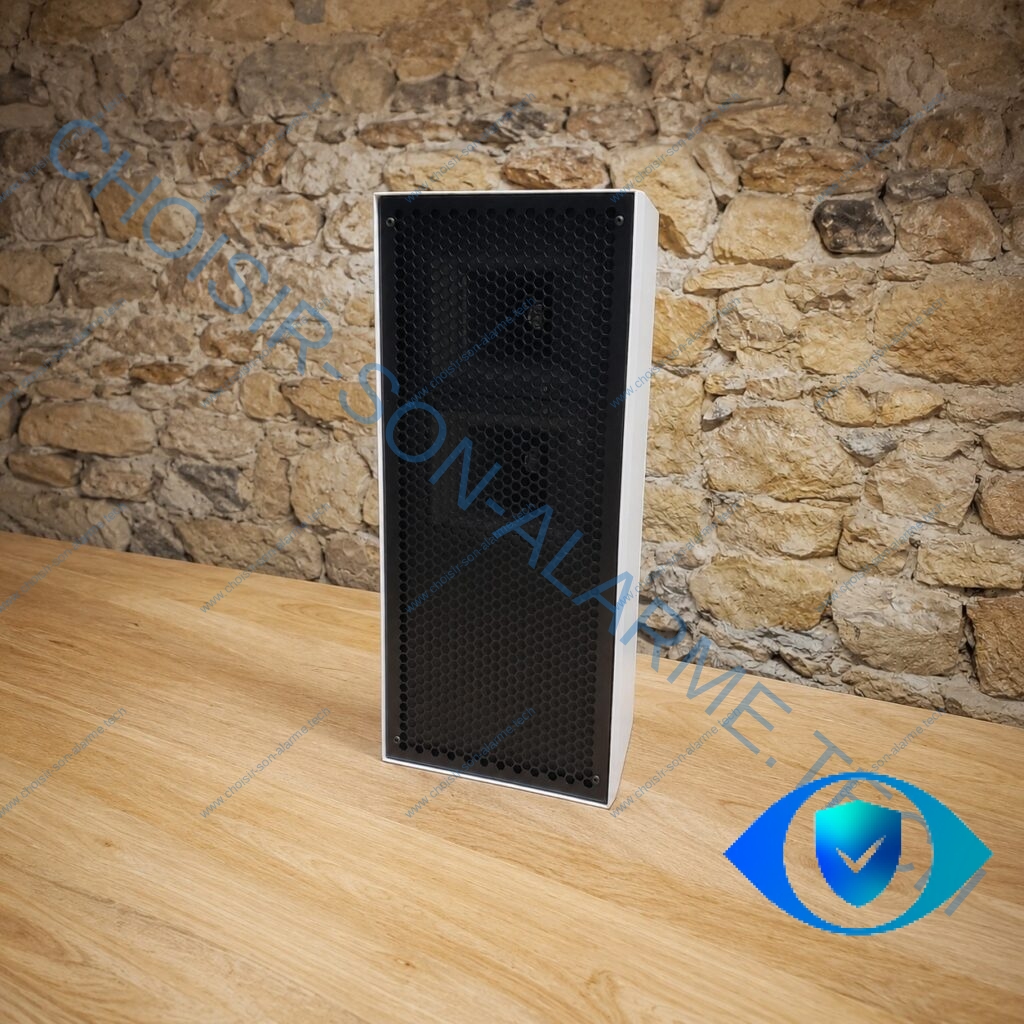

Blast C2, canon à son

Il s’agit d’une sirène intérieure ‘ que l’on peut associer à n’importe quel système d’alarme de façon simple et basique. Un câblage conventionnel, je vous invite à lire la page Alarme filaire, câblage simple et pro.

Déballage

Le système Qualiforce est arrivé rapidement en direct du Portugal dans un carton adapté et sécurisé.

A l’intérieur, on y retrouve :

• Le Blast¹ C2,
• Un support de fixation murale,
• Le câble d’alimentation.

Concernant la notice, un site de formation est disponible à réception de votre périphérique et le lien vous est transmis par Qualiforce. Ce site permet d’appréhender complétement le fonctionnement du Blast C2.

Analyse du matériel

Le Blast C2 adopte une construction en acier galvanisé, déclinée en deux coloris : blanc, avec une grille noire en face avant. L’assemblage, entièrement vissé, inspire confiance : les points d’accès extérieurs sont réduits au strict minimum. Voici ce que l’on peut observer à ce jour :

• Connectique secteur (cordon standard),
• Presse-étoupe pour votre alarme filaire (passage de câble).

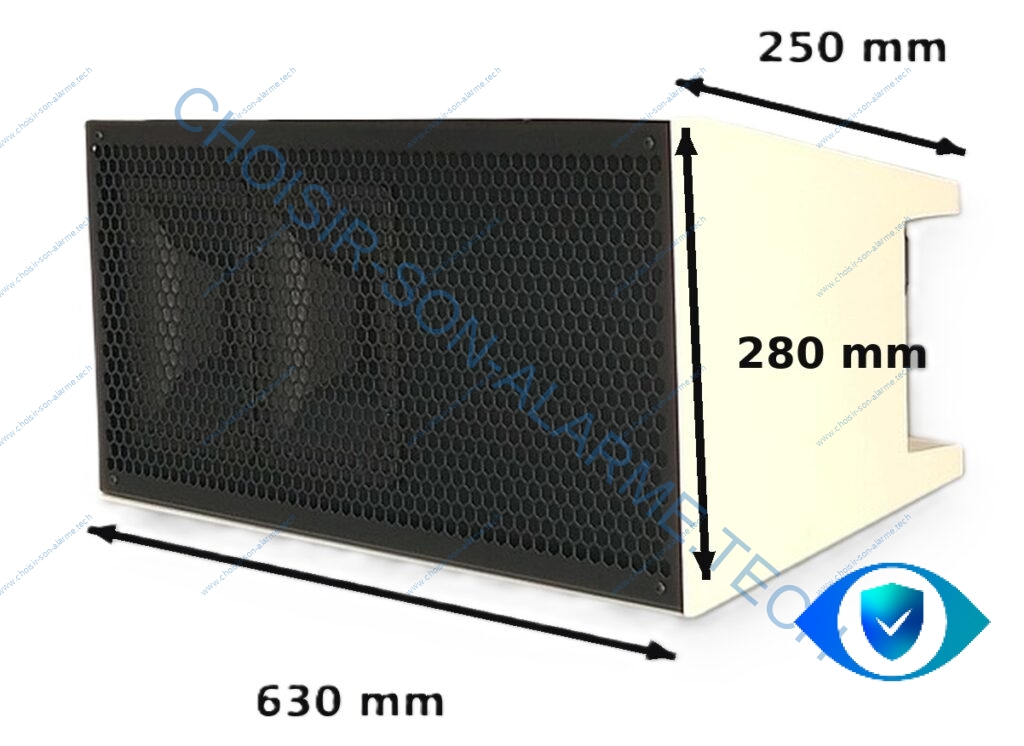

Dimensions

Côté dimensions, le canon à son Blast C2 mesure 630 x 280 x 250 mm pour une masse d’environ 13 kg hors batteries. Comptez 15 kg en ordre de marche, avec ses deux batteries 12 V au format standard.

Fixations

Le Blast C2 de Qualiforce propose 3 possibiltés de fixation que je résume ci-desous.

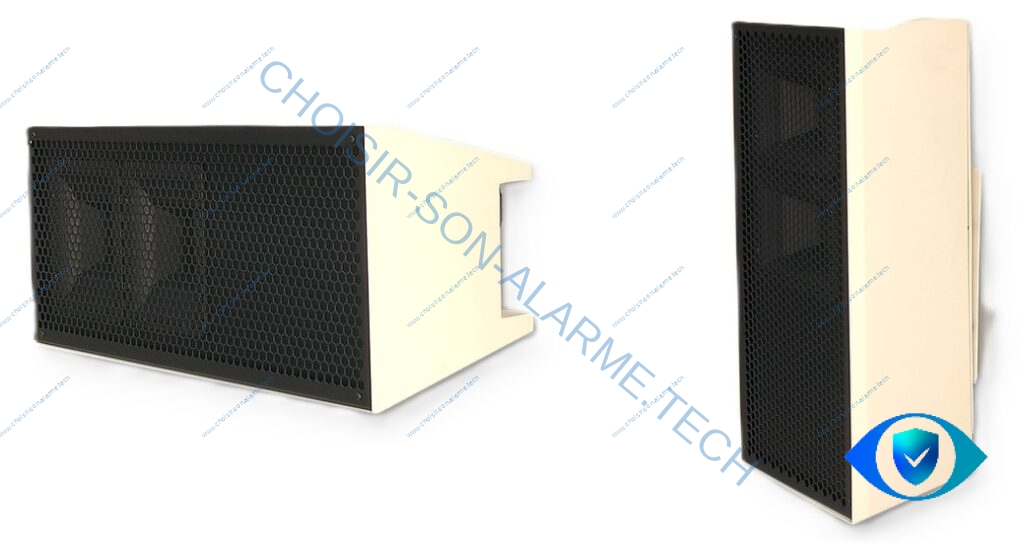

Installation et fixation murale du Blast C2

Le Blast C2 se fixe au mur en position verticale ou horizontale via le support en acier livré d’origine. Qualiforce recommande une pose à 2 mètres de hauteur minimum, ce qui place l’appareil hors de portée immédiate tout en optimisant la diffusion sonore dans la pièce. Pensez à bien sélectionner vos éléments d’ancrage en considérant la masse du Blast C2.

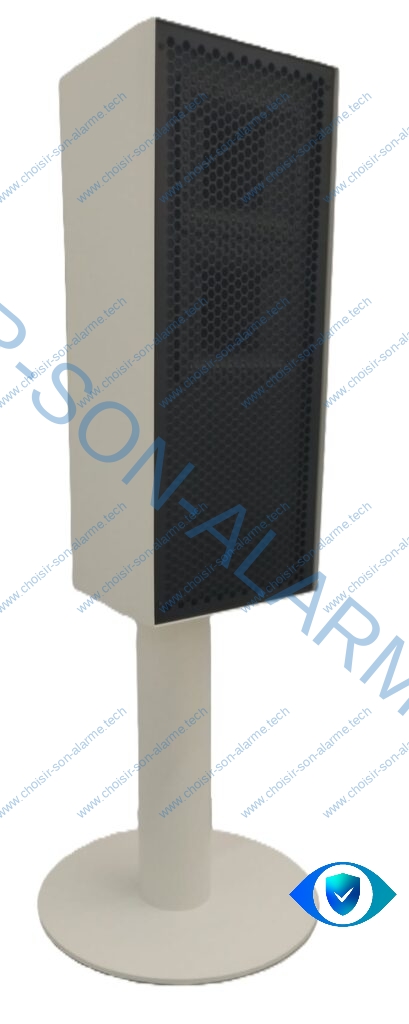

Pose au sol avec pied dédié

Il est possible de laisser le Blast C2 au sol en utilisant le pied dédié, en utilisant le pied, le périphérique est rehausser de 450 mm comme présenté sur la photo ci-dessous.

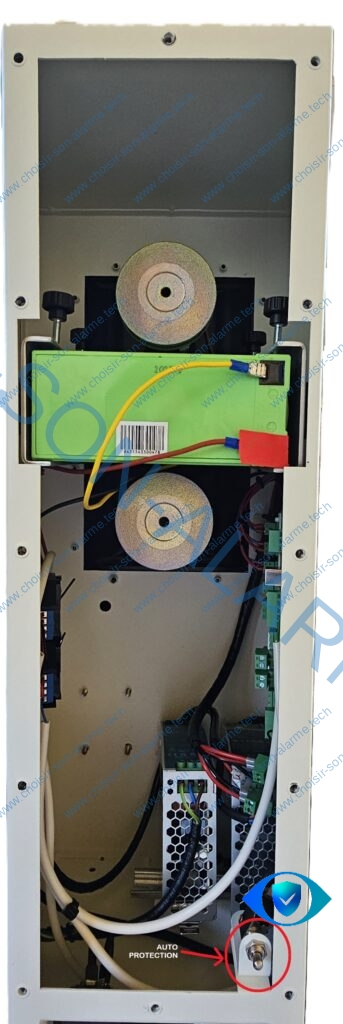

Les entrailles

L’intégration du Blast C2 est techniquement et esthétiquement très aboutie. Restent deux ajustements mineurs, présentés dans la suite de l’article, qui à mon sens en renforceraient l’efficacité.

La plaque arrière en acier est maintenue par 12 vis. Le système dispose d’une autoprotection mécanique à l’ouverture ainsi que d’une autoprotection électronique par gyroscope, qui détecte efficacement les chocs, les vibrations et les inclinaisons.

À l’intérieur du Blast C2, on retrouve les éléments suivants :

• Deux modules industriels (conversion et charge) pour alimenter et sécuriser les batteries.
• Une platine à gauche pour intégrer vos relais radio ou filaires.
• La carte électronique Qualiforce, qui assure le pilotage complet du Blast.
• Deux batteries 12 VDC / 7 Ah montées en série, soit 24 VDC / 7 Ah pour l’amplificateur.
• Deux haut-parleurs.

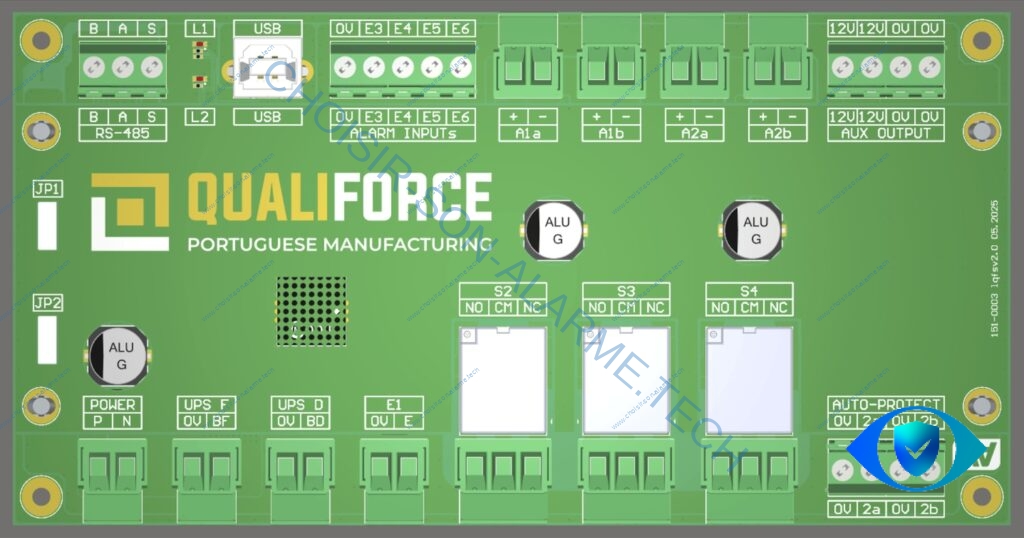

Le module électronique

Le Blast C2 de Qualiforce intègre un module électronique complet permettant de réaliser tous les scénarios possibles en tant que particulier ou professionnel. Le module intègre :

• 7 entrées
  • détails ci-dessous
• 3 sorties
  • détails ci-dessous
• 2 cavaliers (JP1 et JP2)
  • JP1 : désactivation des autoprotections
  • JP2 : mise en cascade de plusieurs Blast C2
• 1 liaison série
  • Programmation
  • Mise en cascade (maitre<->eslave)

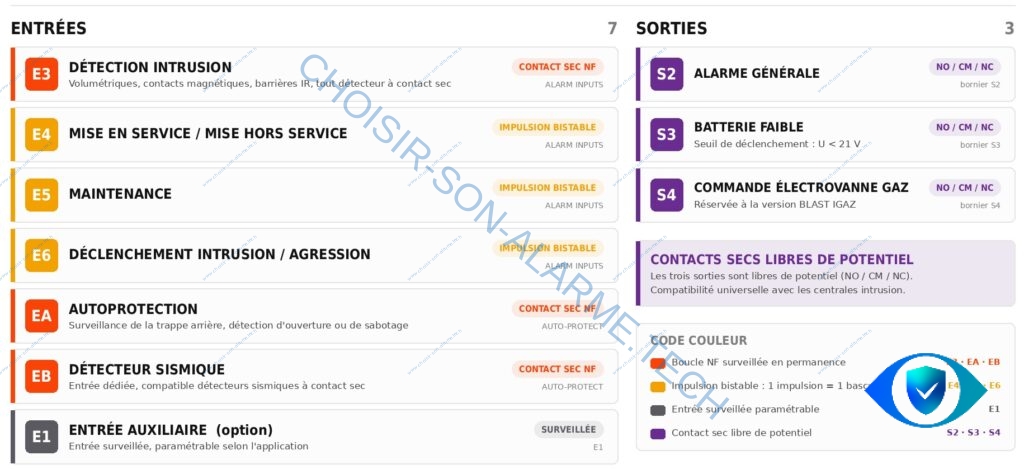

Le fichier ci-dessous précise l’intégralité des entrées / sorties. En dessous le tableau récapitule les mêmes informations.

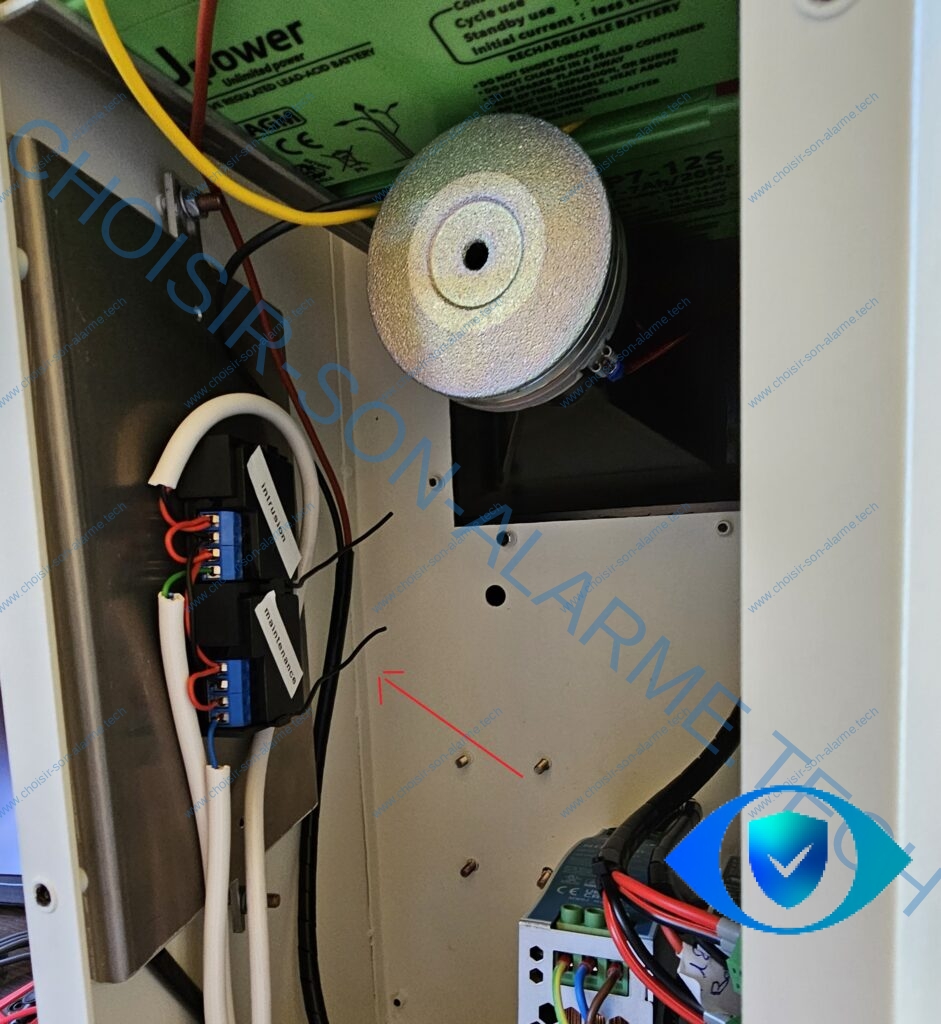

La patine de pilotage

Une platine est intégrée à l’intérieur du périphérique pour accueillir vos relais radio ou filaires. Elle peut être percée afin de recevoir proprement vos éléments et garantir une intégration pérenne.

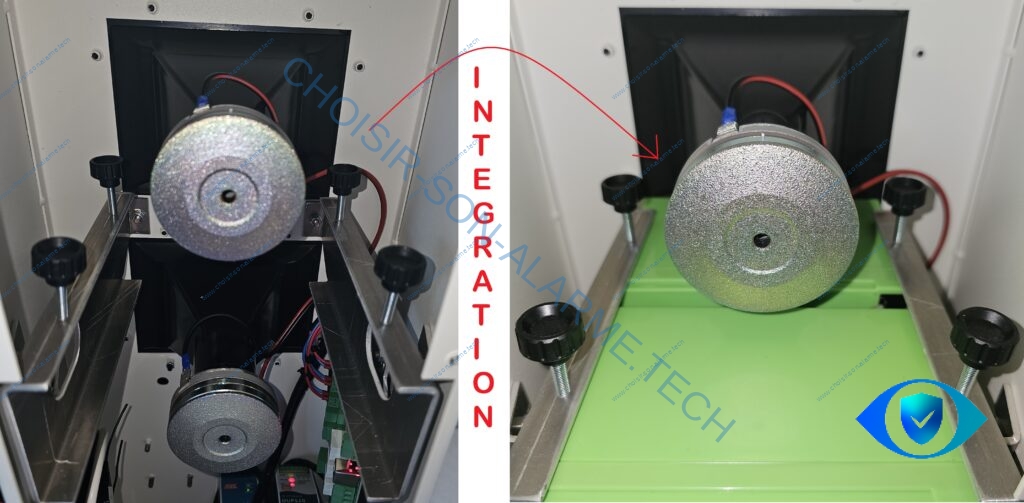

Intégration des batteries

Le fabricant Qualiforce préconise deux batteries 12VDC / 7Ah ou 9Ah en série. L’autonomie annoncée est supérieure à 15 jours avec les batterie de 7Ah. Voici le câblage à réaliser.

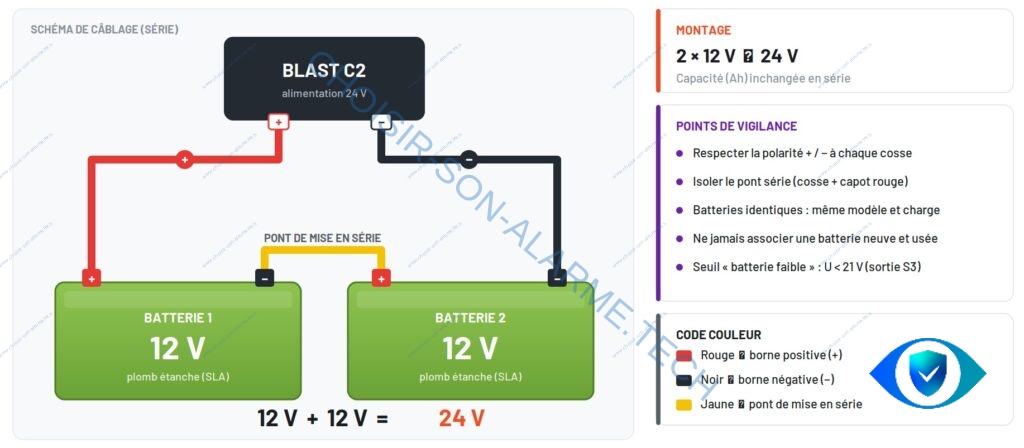

La mise en série des deux batteries est réalisée de la façon suivante :

À noter : la sortie S3 de la carte électronique du BLAST C2 signale toute chute de tension sous 21 VDC (défaut batterie faible). L’autonomie sur batterie est d’environ 15 jours.

Ajustement n°1 : la connectique proche du capot acier doit être isolée, même si la distance d’isolement est suffisante, par précaution.

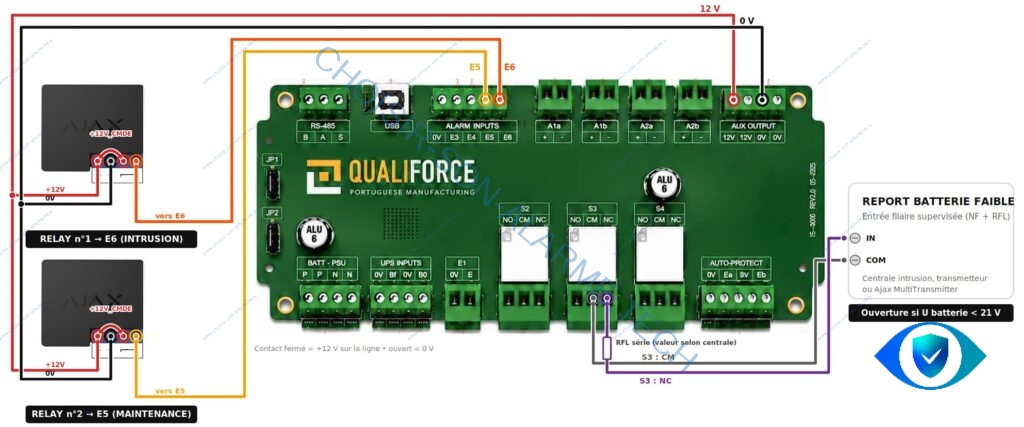

Exemple de câblage 2 relais

Comme précisé, le canon à son Blast C2 permet de réaliser plusieurs câblages en fonction de votre besoin. Ici, je vous présente un câblage « basique et courant » qui utilise deux entrées du périphérique Blast C2.

• Maintenance : permet de stopper toutes les autoprotections (mécanique, vibration, choc et inclinaison)
  • Normalement fermé, on distribue 12V
  • En mode impulsion, on arrête de distribuer le 12V le périphérique change d’état sur 0V
• Intrusion : permet d’activer et de désactiver le périphérique sur intrusion ou ordre utilisateur.
  • Normalement fermé, on distribue 12V
  • En mode impulsion, on arrête de distribuer le 12V le périphérique change d’état sur un 0V

Les options proposées

Qualiforce signe un périphérique abouti : niveau sonore à montée progressive, canons à son montables en série et paramétrage complet, je vous précise ces points dans la suite de l’article.

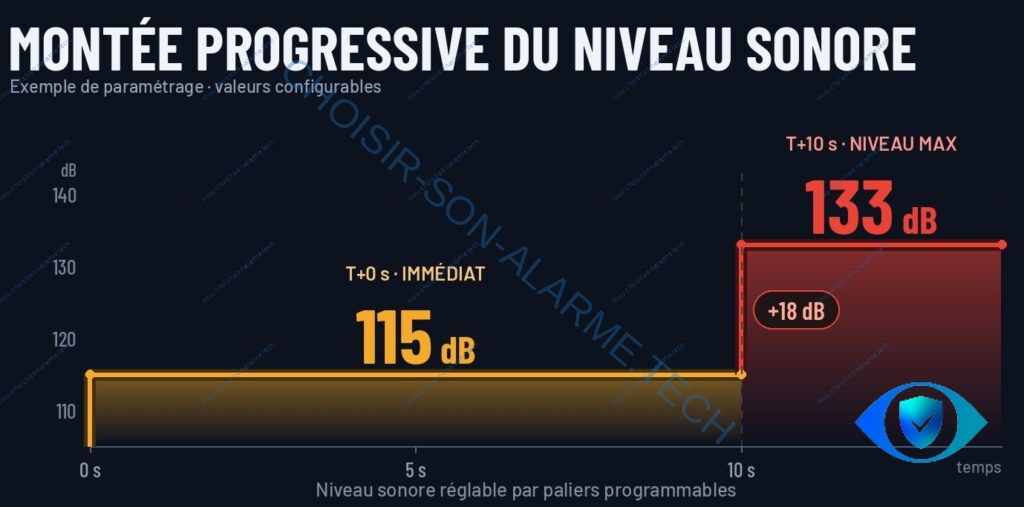

Monté progressive du niveau sonore

Si vous le souhaitez, vous pouvez demander de réaliser une montée progressive du niveau sonore en partant d’une niveau « classique » pour arriver ensuite au niveau « Blast max », il s’agit ici d’un principe de proportionnalité.

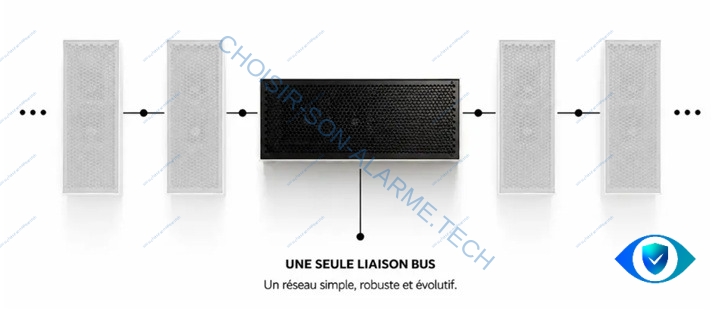

Mise en série des canons à son

Pour amplifier l’effet de surprise et l’intégration dans votre éco système, vous pouvez ajouter des Blast C2 en cascade, le fonctionnement sera partagé entre Maitre et Esclave par un bus série ! Vous économisez ainsi que le cout de l’installation.

Sortie vers système lacrymogène

Le canon à son intègre 3 sorties, 2 permettant de connaitre l’état du système :

• Activation du système en cours (S2),
• Batterie faible (S3).

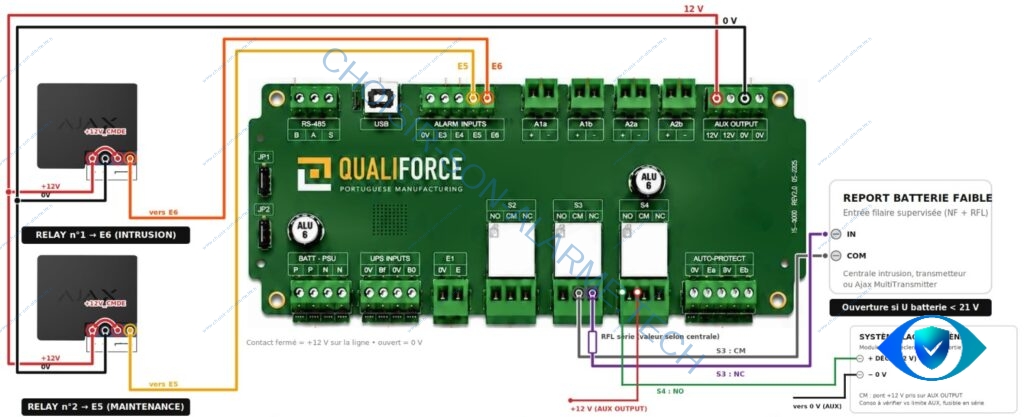

Le dernier relais (S4) permet d’activer par exemple un système lacrymogène comme je vous présente sur la figure ci-dessous.

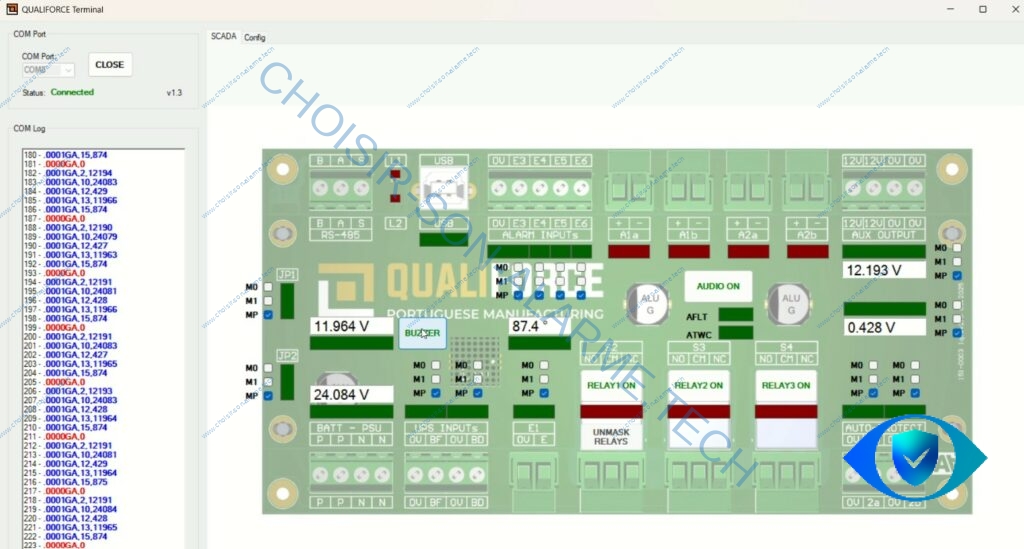

Paramétrage complet comme des pros

A ce jour, l’applicatif de ce chapitre est principalement destiné aux professionnels, mais je vous le présente car il se pourrait que Qualiforce le rend accessible aux particulier en version plus simple !

Vidéo du canon à son

Conclusion

Un périphérique utile pour une protection efficace ! En plus du niveau sonore conséquent, la société Qualiforce propose un équipement complet et ouvert pour des évolutions futures.
