Comment allier l’utile à l’agréable ? Il est impossible de dérober ce qui est invisible ! Dans cet article, je vous propose de vous présenter une gamme générique de générateur de brouillard¹, ou canon à fumée ou fumigène², dotés de diverses connectivités (radio Wi-Fi 2.4 GHz et 433 MHz ainsi qu’une connectique filaire), qui sont à la fois abordables et performants !

La société

Avant d’évoquer le matériel, il est important de préciser qui le développe et le conçoit, dans notre cas, il s’agit de la société Sichuan Verinuo Intelligent Technology Co., Ltd., filiale de Chengdu Ham Technology Co., Ltd. toutes deux basées en Chine.

Les revendeurs

Le matériel présenté dans cet article est accessible sur diverses plateformes B2B, ainsi que chez certains revendeurs professionnels tels que JePréviens et Amazon. À noter qu’en achetant par le site JePréviens, une cartouche vous est offerte et les frais de port sont gratuits.

Le matériel

La société offre quatre modèles de fumigène ou canon à fumée (par abus de langage, on parle souvent de générateur de brouillard), tous conçus pour fonctionner avec la même technologie de cartouche à action pyrotechnique. Ces cartouches renferment une poudre de fumée froide (deux volumes disponibles), qui se distingue par ses caractéristiques non toxiques pour les animaux et les humains, ainsi que par sa nature non corrosive. De plus, elles sont entièrement biodégradables. La diffusion de la fumée s’effectue en quelques secondes et persiste pendant environ 45 minutes, sans laisser de traces ni de résidus (pour la version filtrée) et une odeur volatile (tout disparaît en quelques heures). Ce type de cartouche est décliné par plusieurs fabricants sous plusieurs formes et appellations et ça dans le monde entier.

Canon à fumée ou fumigène

Comme vous l’avez remarqué, la liste des fumigènes est plutôt étendue, bien qu’ils soient très semblables. Nous allons nous concentrer sur les modèles HAM-FL-RPT (télécommande, filaire et WiFi) et HAM-FL-B (télécommande et filaire).

1. HAM-FL-RPT

Ce fumigène de type HAM-FL-RPT représente la version la plus complète de sa catégorie, bien qu’il ne soit pas autonome : Il fonctionne sur secteur, ce qui implique une dépendance au réseau électrique (onduleur recommandé). Voici un rappel des caractéristiques :

Pour compléter, voici la notice du fumigène HAM-FL-RPT de chez Verinuo.

Déballage

A réception du colis HAM-FL-RPT, vous recevrez les éléments suivants :

• Un générateur de fumée fumigène (boîtier + électronique),
• Une cartouche HAM-C1 ou HAM-C1F,
• Un convertisseur 230 VAC vers 12 VDC 36W (non visible sur la photo),
• Un connecteur Phoenix (alimentation et contrôle),
• Une télécommande 433 MHz,
• Un bouton poussoir murale avec clef,
• Un bras de fixation,
• 1 kit d’outils et de vis,
• 1 notice d’installation en anglais.

Installation

Le fumigène peut être installé au plafond ou au mur à une hauteur variant de 2,5 mètres à 3 mètres, offrant ainsi une flexibilité d’installation adaptée à différents environnements. En revanche, ce fumigène ne dispose pas de vérification d’arrachement mural ou plafond (pas d’auto protection mécanique).

Il est crucial d’assurer un maintien mécanique optimal du fumigène sur son bras de fixation en veillant à bien serrer toutes les vis. En effet, un serrage insuffisant pourrait entraîner un déplacement du système lors de l’éjection de la fumée, ce qui pourrait modifier son angle de tir, compromettant ainsi son efficacité et sa sécurité. Ce fumigène fonctionne sur un principe pyrotechnique (forte détonation), ce qui implique des élévations de température interne importantes. Il est donc impératif de respecter scrupuleusement les préconisations de montage et de fixation pour garantir un fonctionnement sûr et performant.

Le câblage à considérer est le suivant (sans câbler la cartouche).

Ce câblage permettra de vérifier à vide :

• Le fonctionnement de la télécommande,
• Le fonctionnement de l’interrupteur.

Pour clarifier, l’interrupteur illustré sur la figure ci-dessus, désigné par BP, peut être perçu de manière simplifiée comme une sortie relais provenant de divers appareils, tels qu’une centrale, un relais déporté, un transmetteur, etc. Le câblage se fera comme présenté sur la figure ci-dessous.

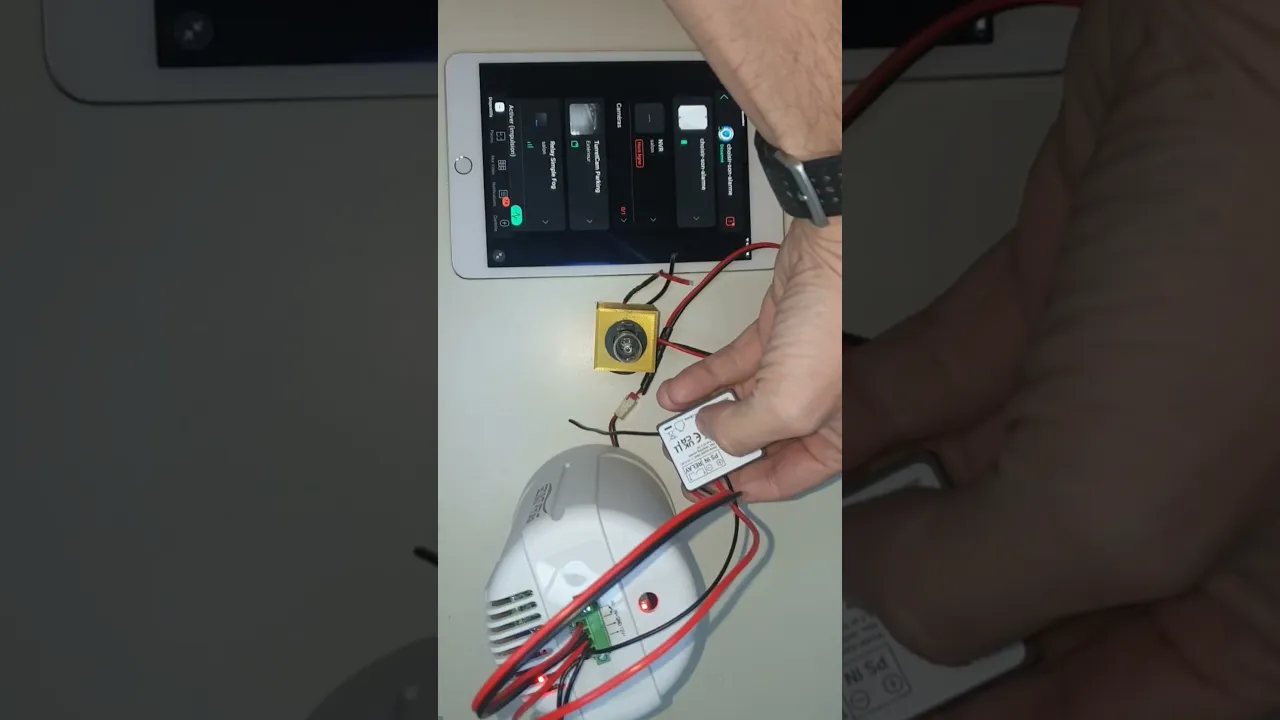

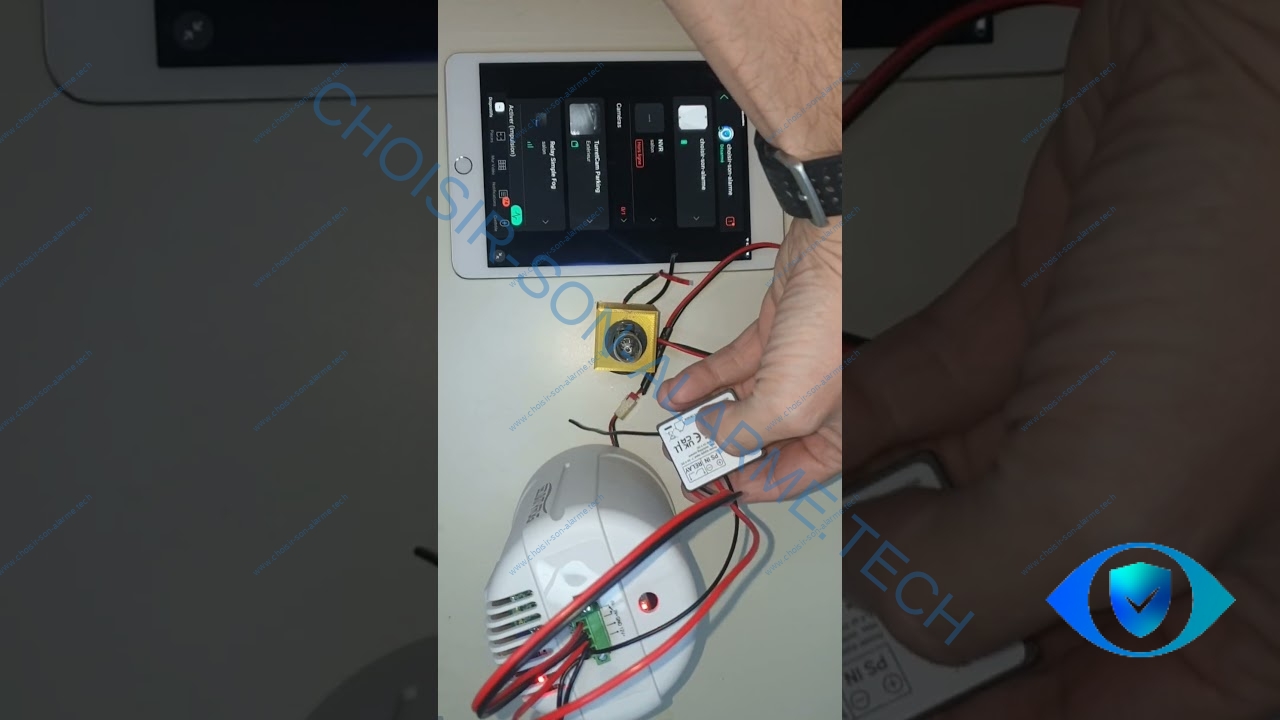

La vidéo ci-dessous présente un exemple basique réalisé avec un relais jeweller ajax et le fumigène. Le relais ajax jeweller peut être commandé en impulsionnel avec comme état initial normalement ouvert (NO) et lors d’une intrusion ou action manuelle, on ferme le relais (NF) ce qui a pour effet d’activer la fumée en sortie du fumigène. L’impulsion doit être réglée sur 2 secondes au minimum.

Couplage

A la mise sous tension, à savoir le connecteur Phoenix branché sur le secteur, le système sera en mode couplage pendant 60 secondes, cela signifie que sans action de votre part, ce mode s’arrêtera après 60 secondes. En revanche pour coupler la télécommande et le Wifi, je vous invite à lire les étapes décrites ci-dessous.

Télécommande 433 MHz

Après la mise sous tension (dans les 60 secondes de la période d’appariement), faire 3 appuis sur
la télécommande 433 MHz à intervalles réguliers, environ 1 appui toutes les secondes. Le comportement des leds sera le suivant :

Pour finaliser le couplage radio et si besoin, il est nécessaire de réaliser une étape avec votre téléphone et l’application Smart Life pour profiter pleinement de ce périphérique.

WiFi 2.4 GHz

Pour ce couplage, la première étape consiste à télécharger Smart Life ou Tuya, deux applications permettant le contrôle du fumigène.

Ensuite, en 5 étapes, votre fumigène sera ajouté à l’application Smart Life.

Le comportement des leds sera le suivant :

Passons maintenant à la pratique, le but étant de vérifier le bon fonctionnement de notre fumigène en visualisant notre ampoule ou l’apparition d’une tension proche de 12 VDC mesurée à l’aide d’un multimètre numérique (voir chapitre câblage).

Essais

L’idée de ce chapitre est de comprendre le fonctionnement de notre fumigène (activation, led, etc.). Pour ce faire, je vous invite à réaliser le câblage du chapitre précédent dont je rappelle ici la base.

Pour activer la sortie, il est nécessaire d’envoyer un ordre (par radio ou par câble) d’une durée minimale de 2 secondes, bien que le fournisseur recommande même une durée de 5 secondes. Cela entraînera l’activation du fumigène pendant une durée de 3 secondes. Je vais résumer ces états dans un chronogramme.

Armement via télécommande / entrée filaire

Lorsque vous utilisez la télécommande 433 MHz ou l’entrée filaire du connecteur Phoenix pendant plus de 2 secondes, vous obtenez ce comportement :

Le fumigène reste armé pendant environ 3 secondes (la led orange LED_4 également).

Armement via Wi-Fi

L’activation peut se faire en pressant le bouton Activate. Une fois pressée, une confirmation est demandée comme décrit ci-dessous.

Lorsque vous utiliserez le réseau WiFi 2.4 GHz, vous obtiendrez comportement suivant au niveau des leds.

Règle d’activation (scéne)

Il vous est possible d’automatiser des actions (activer le fumigène) en lien avec différents détecteurs Wi-Fi (détecteur d’ouverture, détecteur de mouvement, etc.). Ayez en tête que cette solution est très fortement liée à votre box internet, si vous n’avez plus d’accès internet, vos scénarios ne pourront pas fonctionner même de façon locale. Voici la marche à suivre pour créer des scènes qui agiront de façon autonome. L’exemple ci-dessous agit sur un seul détecteur, le but est de vérifier si l’état change, si c’est le cas, on active le fumigène.

Vous pouvez également agir sur plusieurs détecteurs, le cas ci-dessous utilise deux détecteurs (un détecteur de mouvement et un détecteur d’ouverture).

2. HAM-FL-B

Le fumigène ou canon à fumée HAM-FL-B représente la version autonome (fonctionnement à l’aide de deux piles AA) de sa catégorie.

Voici un rappel des caractéristiques :

Pour compléter, voici la notice du fumigène HAM-FL-RPT de chez Verinuo.

Déballage

A réception du colis HAM-FL-B, vous recevrez les éléments suivants :

• Un générateur de fumée fumigène sans les piles (boîtier + électronique),
• Une cartouche HAM-C1 ou HAM-C1F,
• Un connecteur Phoenix (contrôle seulement),
• Une télécommande 433 MHz,
• Un bouton poussoir murale avec clef,
• Un bras de fixation,
• 1 kit d’outils et de vis,
• 1 notice d’installation en anglais.

Installation

Les recommandations listées précédents sont également applicables pour ce générateur. Je vous invite à lire les recommandations du chapitre Installation concernant le fumigène HAM-FL-RPT.

En revanche, ce canon à fumée ou fumigène fonctionne avec deux piles de type AA 1.5VDC, contrairement à la version précédente qui était alimentée par secteur (convertisseur 230VAC vers 12VDC), de plus, il possède un interrupteur de mise en marche.

Une autre évolution concerne la connectique à la cartouche, cette version intègre deux connecteurs (à gauche et à droite sur la photo) allant tout droit vers deux connecteurs présent sur la cartouche.

Couplage et led

À l’exception de la télécommande (consulter la procédure de réinitialisation ci-dessous) et de la connexion filaire (identique à celle du fumigène précédent), aucun découpage supplémentaire n’est nécessaire.

Voici pour information, la fonctions des différentes leds présentes sur la carte.

Autonomie

Le système de fumigène ou canon à fumée HAM-FL-B est équipé de deux piles de type AA 1.5VDC 2800mAh. Pour assurer une autonomie optimale (supérieure à deux ans sans utilisation) et garantir un fonctionnement fiable lors de plusieurs cycles (environ 10), il est essentiel d’utiliser des piles de qualité (VARTA, DURACELL, ENERGIZER ULTIMATE) ayant une bonne capacité (>2800mAh). Cela contribuera non seulement à prolonger la durée de vie de l’appareil, mais également à assurer son efficacité lors de son utilisation.

Le constructeur annonce les caractéristiques suivantes pour ce modèle de canon à fumée autonome :

Il s’agit à mon avis d’une petite erreur, les piles AA 1.5VDC ne savent pas délivrer un courant supérieur à 2A pendant quelques ms, de plus la tension en sortie très rapidement en dessous de 12VDC si une charge (représentative des cartouches) est imposée. Une mesure en sortie du canon à fumée le confirme. Le courant utile pour amorcer convenablement la cartouche se situe entre 100mA et 500mA.

Performances

Concernant les capacités des fumigènes ou canons à fumée ou par abus de langage générateurs de brouillard, la fabricant chinois annonce deux volumes :

• 40 m² soit environ 100 m³ : cartouche HAM_C1F,
• 60 m² soit environ 150 m³ : cartouche HAM_C1.

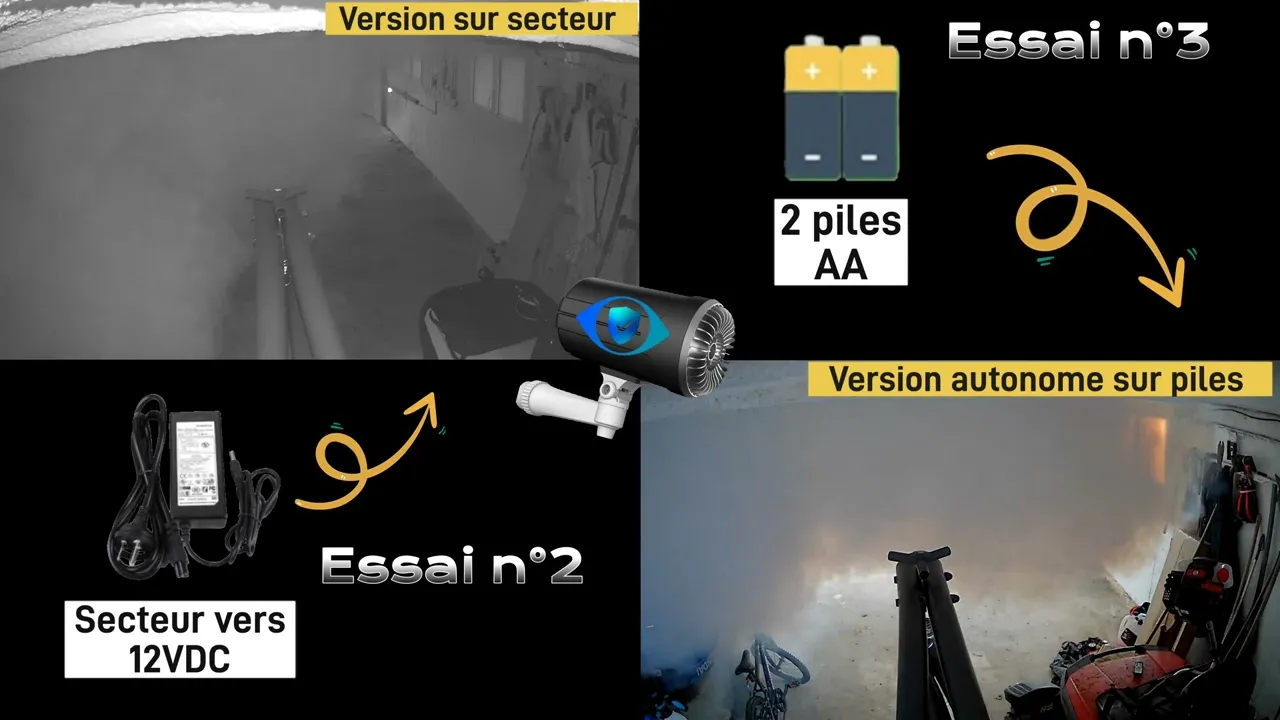

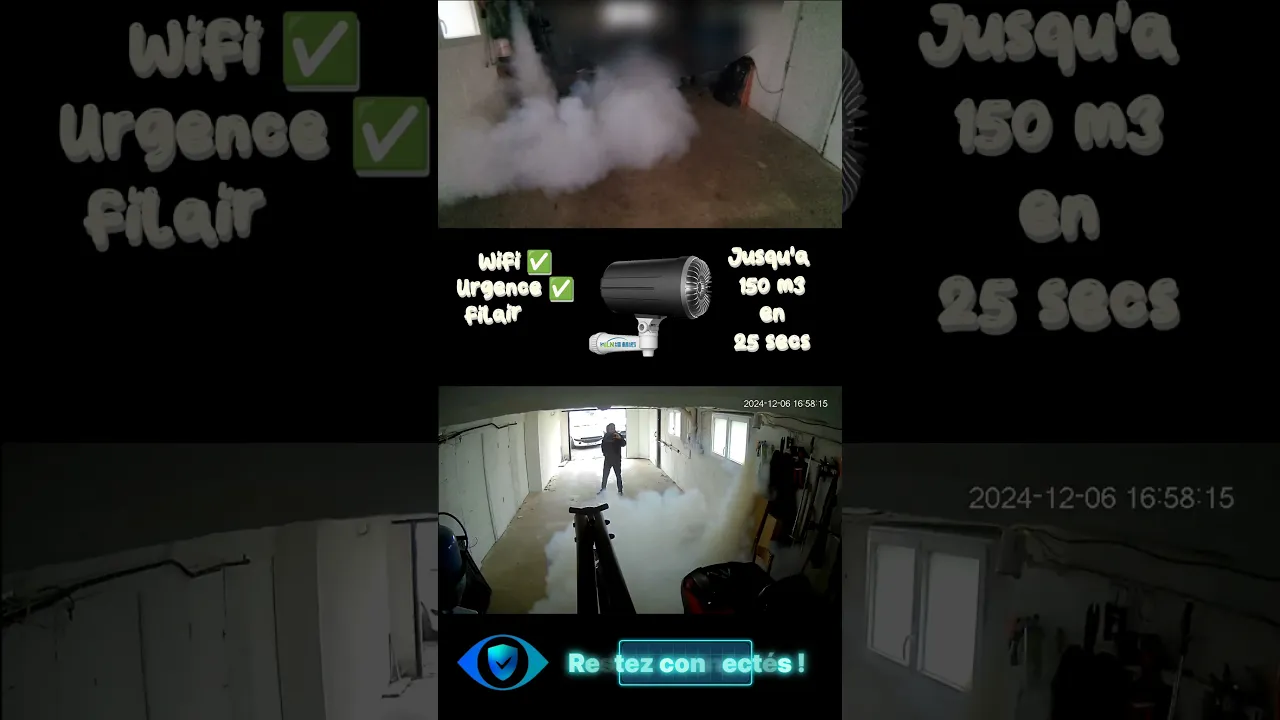

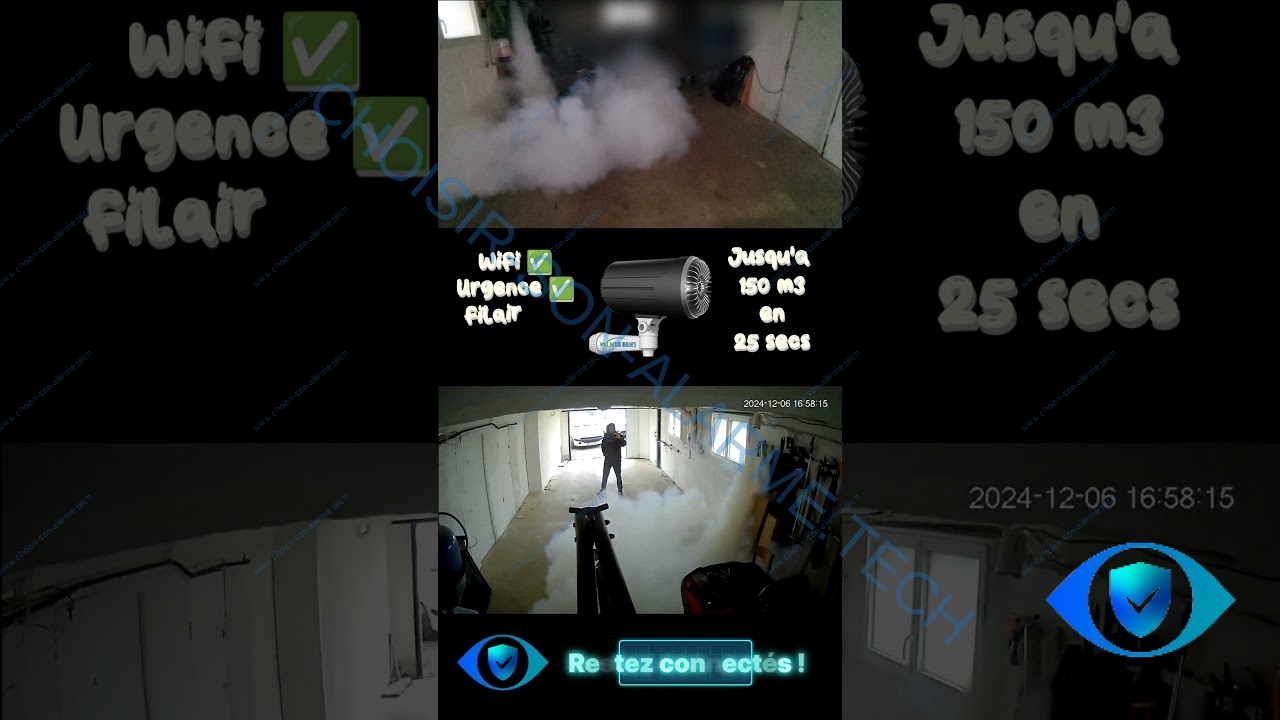

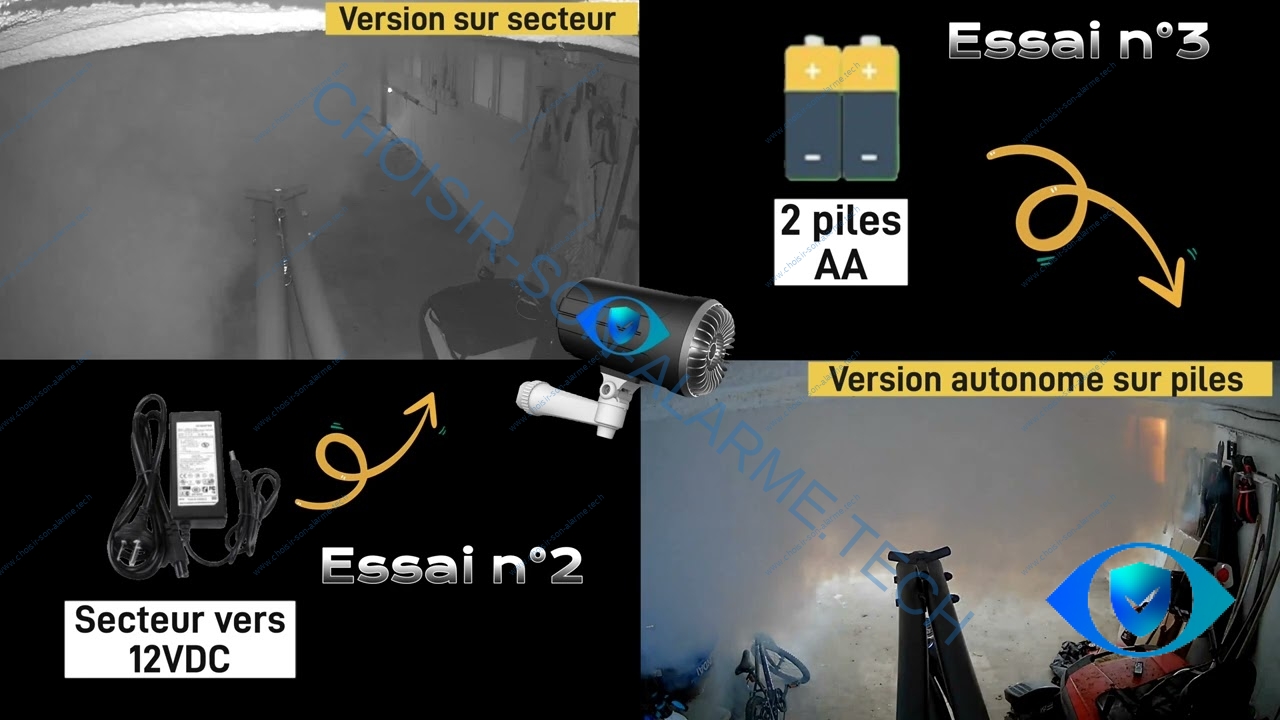

J’ai effectué plusieurs tirs dans un espace d’environ 100 m³ en utilisant une cartouche HAM_C1F, les essais ont été réalisés sans incident majeur (à l’exception d’un problème de fixation lors du premier tir, causé par une erreur de ma part). Dans l’ensemble, le déploiement de la fumée dans la zone est relativement rapide : il faut compter environ 15 à 30 secondes pour remplir le volume. Il est à noter qu’une légère odeur semblable à celle d’une bougie fontaine se dégage, mais elle se dissipe rapidement.

Aucune trace, aucun dépôt, une aération de 2 heures permet de vider la pièce de la fumée et de l’odeur. La cartouche utilisait dans cet essai intègre un filtre avant extraction (HAM_C1F) ce qui annule complètement les dépôts au sol, en revanche si vous utilisez la cartouche sans filtre, vous constaterez quelques dépôts.

Après chaque tir, la cartouche doit être changée : il est important de considérer un temps de repos avant manipulation sous peine de brulure. Je vous invite à consulter le chapitre Recharge de la cartouche car il est important de considérer un nettoyage (quand nécessaire) régulier pour pérenniser le produit.

Recharge de la cartouche

Vous l’avez compris, à chaque activation de votre fumigène, il sera nécessaire de réaliser un changement de cartouche avec si possible ou besoin un nettoyage du boîtier et de l’électronique, pas de panique il s’agit d’une manipulation simple et rapide ! Respectez à minima 2 heures de pause entre la dernière activation du fumigène et le changement de la cartouche, bien sûr l’extraction et le débranchement de la carte se fait en considérant l’alimentation du boîtier sur OFF (câble d’alimentation retiré).

Avant de rebrancher la nouvelle cartouche, je vous recommande vivement de vérifier si un nettoyage interne du fumigène est nécessaire. En effet, il peut y avoir une accumulation significative de dépôts à l’intérieur.

• Le boîtier (sans la carte électronique) peut être nettoyé avec de l’eau et du savon,
• La carte électronique avec de l’alcool isopropylique.

Après le nettoyage, vous pouvez réaliser une vérification d’absence de tension (0 VDC) en sortie du connecteur ou des connecteurs de sortie mais également vérifier que la LED n’est pas allumée. Si vous avez les deux conditions (0 VDC et LED éteinte), vous pouvez débrancher votre fumigène (pas mesure de sécurité mais pas obligatoire) et connecter votre nouvelle cartouche en terminant par revisser les 4 vis.

Procédure de remise à zéro

Cette procédure est à utiliser seulement si vous rencontrez un problème avec votre périphérique. Il permet une remise à zéro de la carte, mais également un appareillage d’une télécommande (une seule par système). Pour réaliser un « reset », voici la marche à suivre :

1. Presser le bouton poussoir (et le maintenir enfoncé).
2. Démarrer la carte en fonction du modèle.
   • Brancher la fiche Phoenix pour le modèle HAM-FL-RPT.
   • Démarrer la carte en passant sur ON l’interrupteur pour le modèle HAM-FL-B.
3. Appuyer une fois sur la télécommande puis relâcher le bouton poussoir.
4. Une led rouge doit clignoter puis s’éteindre.
5. Une led bleu doit clignoter puis s’éteindre. (après quelques secondes).
6. Tester votre télécommande.
   • la led bleu doit clignoter à chaque appuie.
7. Procédure terminée.

Vidéos

Les vidéos ci-dessous offrent de nombreux détails techniques qui n’ont pas été mentionnés dans cet article.

Conclusion

Le générateur de brouillard fumigène ou canon à fumée ou brouillard anti cambriolage de la série HAM-FL représente un dispositif de gêne particulièrement attractif bénéficiant d’une intégration intéressante (WiFi 2.4 GHz, 433 MHz et filaire). Cependant, plusieurs zones d’ombre méritent d’être examinées. Vous trouverez ci-dessous mon bilan sous forme de tableau concernant les deux périphériques.
